Регулирующие двухходовые и трехходовые клапана.

Принцип действия регулирующего клапана

































































Принцип действия регулирующего клапана основан на перемещении конуса клапана (или плунжера вентиля) и регулировании за счет изменения пропускной способности среды (то есть расхода рабочей среды, в качестве которой может выступать вода, пар, газ, нефтепродукты или др.). Соответсвенно клапан может выполнять: регулирующую, запорную, смешивающую и разделительную (распределительную) функцию.

Управление клапаном может осуществляться электрическим, пневматическим, гидравлическим или электромагнитным приводом. Привода, используемые с регулирующими клапанами, могут иметь аналоговый (непрерывный) или дискретный (трехпозиционный) тип управления . Сигнал на привод на открытие или закрытие клапана подается чаще всего управляющим органом, в качестве которого выступает программируемый контроллер, который, в свою очередь, воспринимает параметры рабочей среды, наружного воздуха или какие-либо иные параметры. Также привод может иметь, как дополнительную опцию, ручное управление, которое используется как вспомогательное).

По типам регулирующие клапаны могут быть: двухходовыми, трехходовыми и четырехходовыми.



Двухходовой регулирующий клапан – имеет два патрубка (входной и выходной) и его принцип действия основан на работе конуса клапана (или шара, для шаровых регулирующих клапанов). Конус (шар) при воздействии дополнительного устройства (например, электропривода) изменяет расход (а соответственно и давление) рабочей среды через проходное сечение вентиля. В качестве рабочей среды может выступать вода, пар, газ, нефтепродукты и другие жидкости и газы, которые можно применять с материалами выбранного клапана.
Свое применение двухходовые клапана нашли в отоплении, вентиляции и кондиционировании. Особенно в централизованных системах теплоснабжения. Двухходовые регулирующие клапаны используются для управления параметрами тепловой сети перед теплообменным аппаратом системы горячего водоснабжения и независимых систем отопления, управления процессом смешения в тепловых пунктах с зависимым подключением к тепловой сети.

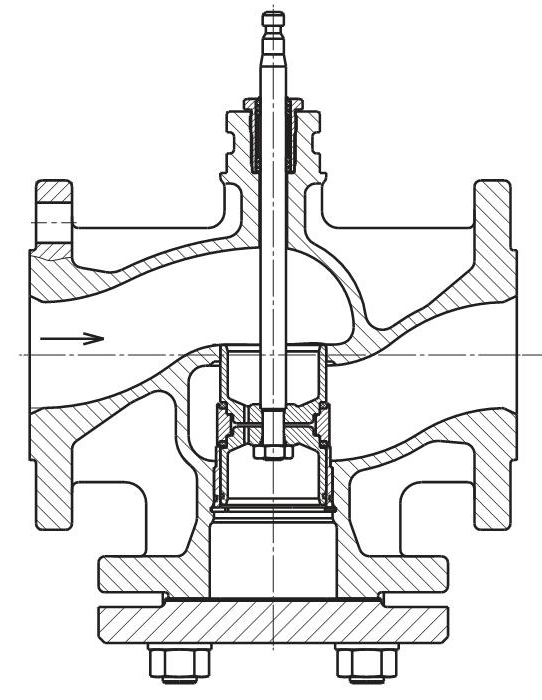

Двухходовой регулирующий клапан. Принцип действия.

Рис. 1 Двухходовой клапан.



Трехходовой регулирующий клапан – имеет три патрубка и его принцип действия основан на смешении или разделении потоков. Трехходовой клапан может регулировать температуру теплоносителя на выходе из клапана, при смешении потоков горячей и холодной воды, благодаря чему достигается необходимая температура на выходе (Рис.2. Выход AB), или выполнять разделительную функцию (Рис.2. Разделение потока AB на составляющие A и B соответственно). Управление клапаном производится приводом, который, соответственно, соединен с контроллером. Контроллер, получая сигналы от различных датчиков, управляет конусом клапана. Привод, устанавливаемый на трехходовой регулирующий клапан, может быть электрическим, пневматическим, гидравлическим и т.д.
Наиболее широкое распространение трехходовые клапана получили в системах теплоснабжения для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления, подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

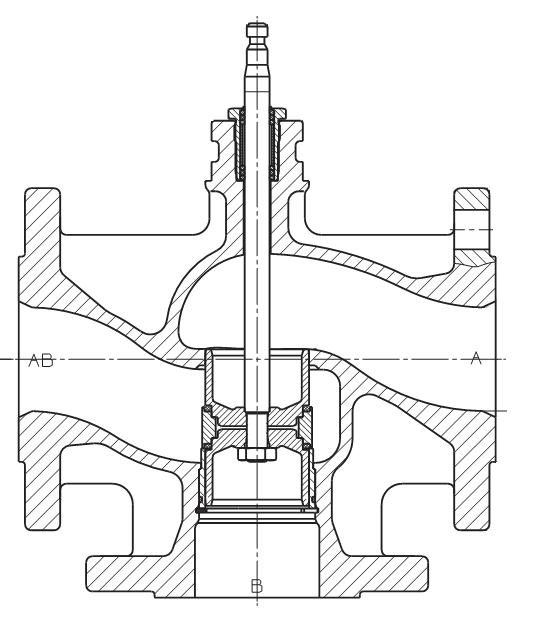

Трехходовой клапан с конусом. Принцип действия.

Рис. 2. Трехходовой клапан
