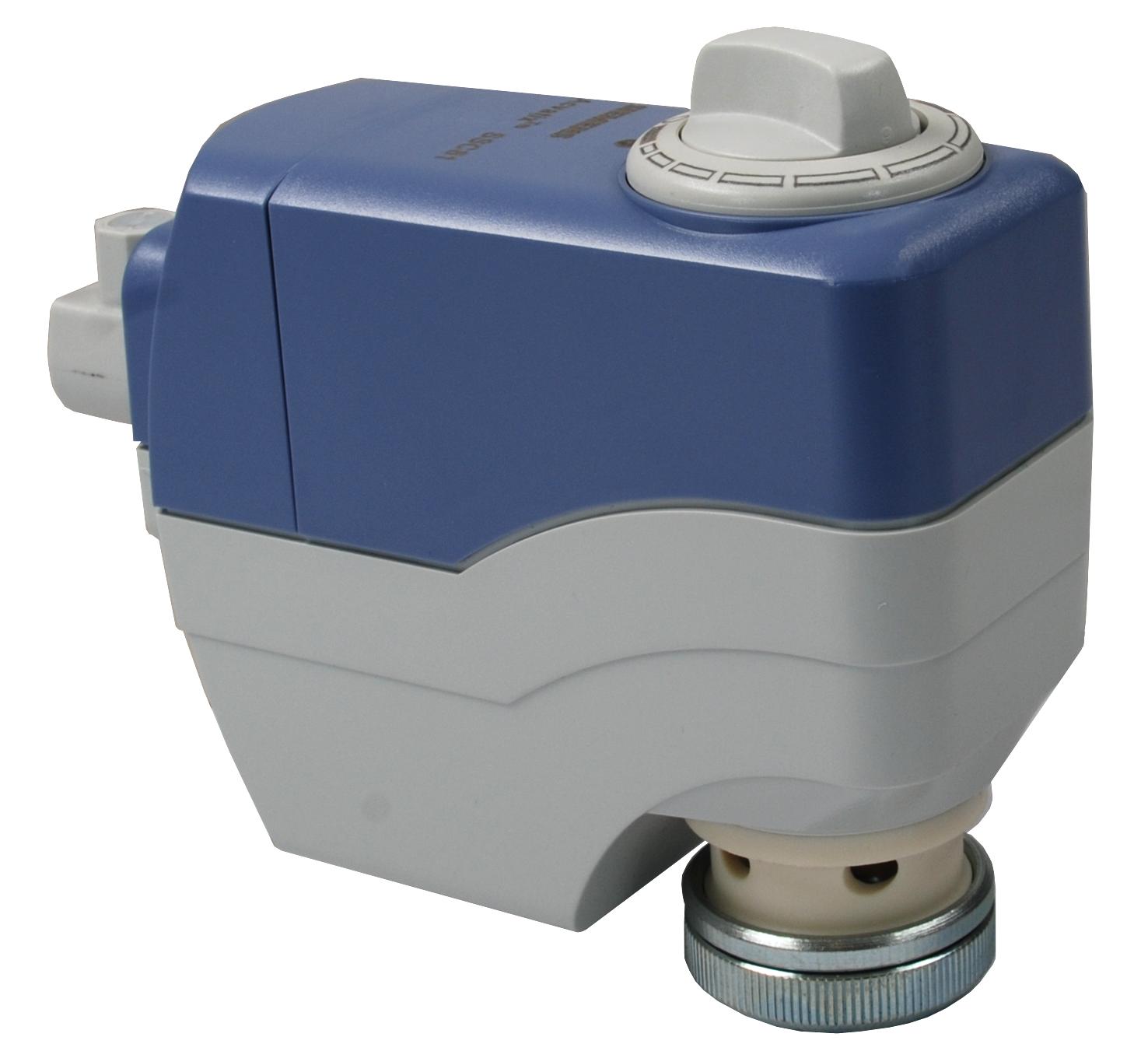

Электрический привод SSC61.5 для малых клапанов серии RV111 (Comar) с ходом штока 5.5 mm
 |
||
Краткая информация:
Электрический привод Siemens серии SSC61.5 предназначен для управления клапанами LDM серии RV111 (Comar), с ходом штока 5,5мм для контроля горячей и холодной воды в системах отопления, вентиляции и кондиционирования воздуха.
Локальное (ручное) управление с автоматическим переходом в режим управления. Ручная коррекция с индикацией позиции и направления перемещения. Защита от перегрузки с помощью концевого моментного выключателя. Привод SSC 61.5 имеет пластиковый корпус и накидную гайку для подключения к резьбовым, фланцевым и приварным клапанам RV111 с ходом штока 5.5мм.
Характеристика приводов
Свойство |
Значение |
Сила позиционирования (Номинальное усилие привода) |
300 Н |
Шток |
5.5 мм |
Время позиционирования |
30 с |
Класс защиты |
IP40 |
Температура окружающей среды, работа |
5...50 °C |
Температура среды |
1...110 °C |
Положение при монтаже |
От вертикального до горизонтального |
Рабочее напряжение |
AC 24V, DC 24V |
Потребление энергии |
2 ВА |
Сигнал позиционирования |
DC 0…10V |
Функция пружинного возврата |
Да |
Вес |
0,27 кг |
Также привод SSC61.5 управляет клапанами VVG45, VVG55, VXG44, VXG45 и X3i.

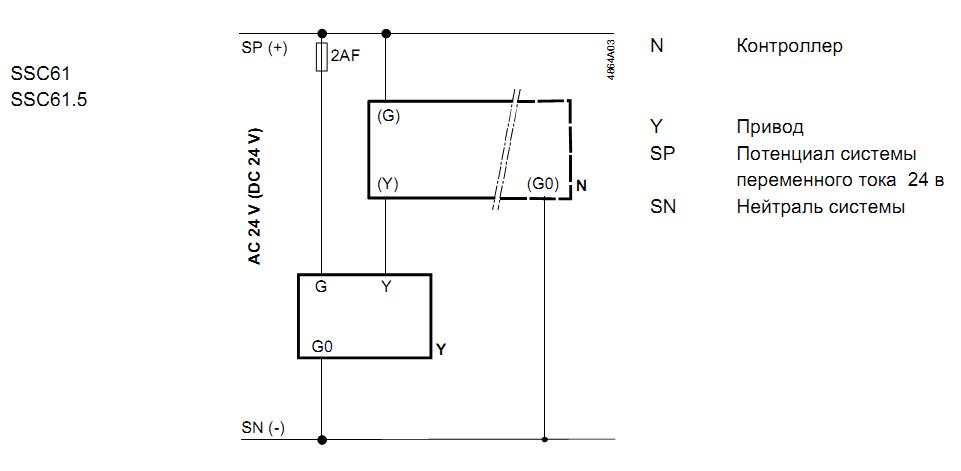

Электрическая схема:

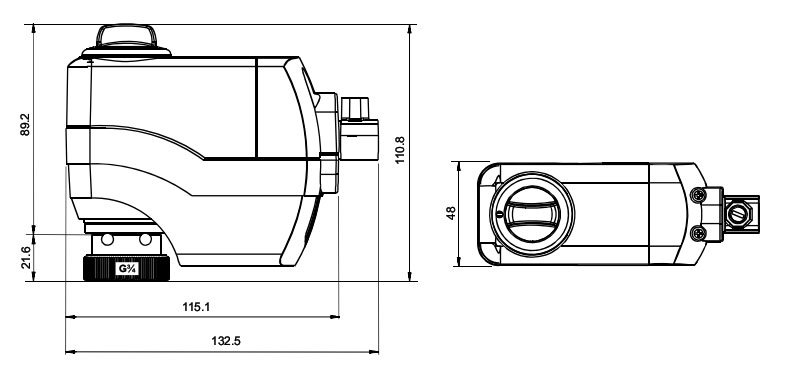

Габаритные размеры:
