3.3. Воздух в отопительной системе
Следует напомнить, что из системы необходимо тщательно вытеснить воздух, т. к. высшее содержание воздуха в воде, которое у нас, к сожалению, является железным правилом, может создавать условия для определенной формы кавитации. Для иллюстрации на рис. 3.3.1 приведен график зависимости растворимости связанного воздуха в воде от температуры согласно P. Páca.

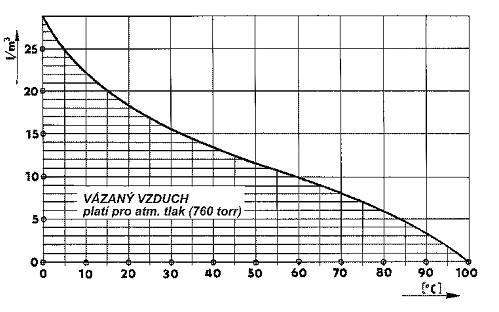

Рис. 3.3.1. Зависимость растворимости связанного воздуха в воде от температуры
График на рис. 3.3.1.действителен для растворимости воздуха в воде при атмосферном давлении. Действительные значения в отопительных, особенно холодильных, системах в самом деле значительно выше (давление в системе выше атмосферного), a т. к. речь идет о связанном воздухе, то при помощи обычной деаэрации нельзя избавить систему от связанного воздуха. Следовательно, на практике деаэрация обозначает вытеснение воздуха из системы, превышающее границы насыщения при данной температуре и давлении. В обычных “обезвоздушенных” системах циркулирует, согласно проведенным измерениям, от 3% объема воздуха, при условии дополнения дегазированной воды до 7% об. воздуха при химической обработке воды. Иначе говоря, в деаэрированных системах объем воздуха циркулирует в диапазоне от 30 до 70 литров воздуха на 1 м3 воды. Такая смесь (некоторые авторы называют ее термином “гибкая вода”) является причиной “необъяснимого” шума арматуры и подвода воздуха в некоторые части системы, a именно это и есть одна из причин, почему такую важную роль играет отношение насоса и регулирующей арматуры.
