3.5.1 Цепи с двухходовой арматурой.



3.5.1.1. Цепи с доступным давлением в примарной (первичной) части.




Регулирующая цепь (рис. 3.5.1.1.1) представляет собой классическое включение, которое используется в широком диапазоне установок. Чаще всего приведенная схема используется для решения теплообменных станций.

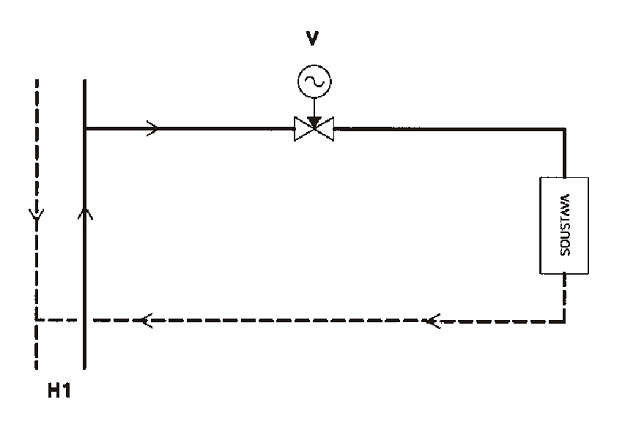

Pис. 3.5.1.1 Схема регулирования двухходовым клапаном





Размер арматуры определяется требованием к авторитету вентиля  при заданных условиях (расход, Н1).
Если такое включение применить для воздухотехнического оборудования, обладающего большей мощностью, угрожает опасность возникновения нежелательного расслоения температур на выходе из воздухоподогревателя. Это вызвано регулирование дросселированием, в процессе которого понижается расходное количество обогревательной воды, возникает большой температурный градиент на первичной стороне. В связи с этим следует тщательно выбрать точку измерения температуры нагреваемого воздуха.


Из включения на рис. 3.5.1.1 вытекает целый ряд модификаций, иногда, чтобы избежать действия кавитации на вентиль или повышенного уровня шума, регулирующую арматуру помещают на обратном трубопроводе. В случае, если наблюдается слишком высокий перепад давления, цепь оснащается регулятором дифференциального давления (рис. 3.5.1.2), который стабилизирует напорные отношения на вентиле и потребителе.

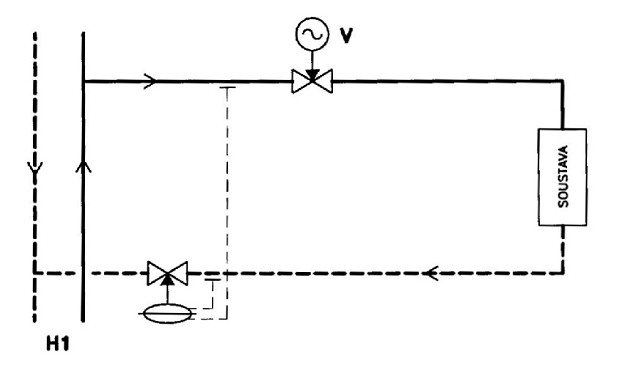

Рис. 3.5.1.2. Схема регулирования при помощи двухходового клапана с регулятором дифференциального давления.



Таким образом, понизятся требования к регулирующему органу под влиянием разделения давления на два элемента. В этом случае нужно преобразовать отношение для расчета авторитета вентиля:

Сейчас рассмотрим схему на рис. 3.5.1.3. Включение используется при зависящем по давлению присоединении объектов к первичной теплофикационной системе. Приведенная схема пригодна и для цепей холодильных систем.

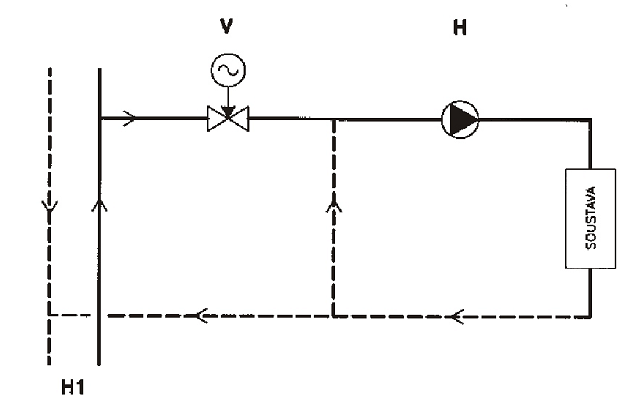

Рис. 3.5.1.3. Схема регулирования с двухходовым клапаном и жестким замыканием.



Авторитет вентиля определен как  при заданных условиях (расход, Н1).
Ход регулирующего клапана определяет смесительное отношение между нагревательной водой из первичной части цепи и нагревательной водой, возвращающейся из системы через трубу короткого соединения. Клапан должен обработать давление из первичной части цепи. В случае выхода из строя циркуляционного насоса можно установить в трубе короткого соединения обратный клапан, который предотвратит возврат подводной обогревающей воды из первичной части в обратный трубопровод. Преимуществом такого включения является возможность провести простым способом расчет секундарной части системы для высшего циркуляционного количества с низшей входной температурой: (для отопительной системы), и с высшей входной температурой (для холодильных систем).
Расходы через отдельные цепи устанавливаются согласно равенству теплового баланса, как

где при правильной работе
Для защиты клапана от действия кавитации или по причине шумности можно установить регулирующую арматуру в обратном трубопроводе. В результате перемещения вентиля в обратный трубопровод повысится полное давление в секундарной части системы.
Напор циркуляционного насоса Н был рассчитан только на потерю давления секундарной части, т. е. без регулирующего вентиля V.
