3.5.2 Цепь с трехходовой арматурой.
Трехходовые регулирующие клапаны используются очень часто при решении регулирующих включений, обладают способностью как смешивать, так и распределять, если предусмотрено конструкцией.
3.5.2.1. Цепи с доступным давлением в первичной части.
Регулирующая цепь, изображенная на рис. 3.5.2.1.1. - это первый из возможных способов установки трехходового клапана. Такое применение несет определенный риск.

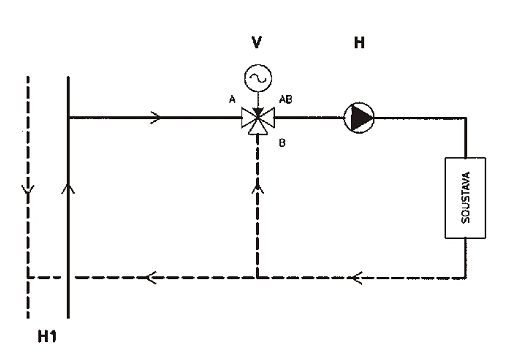

Рис. 3.5.2.1.1. Трехходовой вентиль, нагруженный давлением из первичной части.
Aвторитет вентиля определен как:
В случае, если давление H1 из первичной части сети слишком высокое, то в трубе короткого соединения направление движения воды может измениться на обратное (см. гл. 2.9.1). Для определения опасности возникновения такого нежелательного состояния можно воспользоваться следующим отношением:
, где
- дифференциальное давление в точке присоединения цепи
- потеря давления регулирующего клапана
H - напор секундарного насоса
При равенстве обеих сторон предыдущего уравнения может случиться, что течение через трубу короткого соединения (порт В) уже остановлено, a смесительный процесс при дальнейшем открытии порта A становится неэффективным при одновременном повышении температуры обратного трубопровода под влиянием обратного течения через трубу короткого соединения.
Поэтому следует сделать все, чтобы предотвратить возможное возникновение дифференциального давления на входных штуцерах трехходовой регулирующей арматуры. Если при помощи технических средств не удается принять соответствующие меры, целесообразно применить другой способ включения, например, изображенный на рис. 3.5.2.1.1.
Другим решением может быть установка перед трехходовой арматурой трубы короткого соединения по схеме на рис. 3.5.2.1.2.

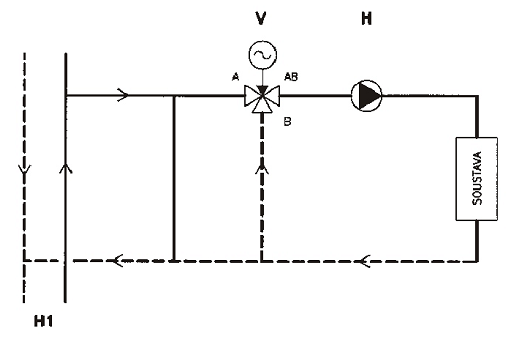

Рис. 3.5.2.1.2. Регулирование трехходовым клапаном с коротким соединением первичной стороны.
Таким способом исполненное включение элиминирует трубой короткого соединения, какое бы то ни было дифференциальное давление. Практически выравнивает давление на штуцерах A и В регулирующего клапана. Такое включение широко применяется там, где не требуется охлаждение обратного трубопровода, так как в этом случае происходит перепуск теплой подводящей воды в обратную ветвь при закрытии клапана в штуцере А. Авторитет регулирующего вентиля всегда приближается к значению a = 1. Напор секундарного циркуляционного насоса Н рассчитан на потерю давления секундарной части, включая регулирующий клапан V.
Альтернативным решением является схема включения с трубой короткого соединения на стороне секундарной части и регулирующим клапаном, помещенным в обратной ветви первичной части (рис.3.5.2.1.3.). Схема включения используется также в том случае, когда циркулирующее количество теплоносителя в секундарной ветви больше, чем в первичной. Это касается тех цепей, где в расчетном состоянии требуется постоянная низшая температура в секундарной цепи, чем в первичной.

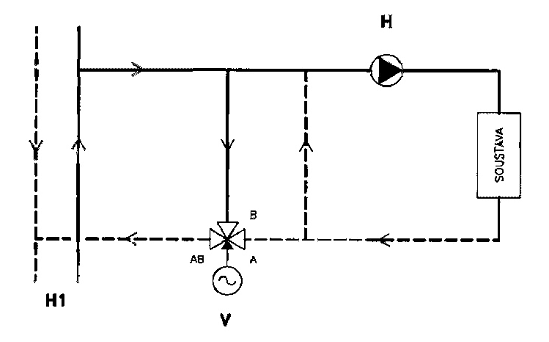

Рис. 3.5.2.1.3. Регулирование трехходовым клапаном с коротким соединением секундарной стороны.
Авторитет регулирующего вентиля всегда приближается к значению a = 1. Напор циркуляционного насоса Н рассчитан только на потерю давления секундарной части без регулирующего вентиля V (потеря давления клапана возмещена из первичной части).
Очень часто используется в области холодильных и кондиционирующих установок включение, схема которого изображена на рис. 3.5.2.1.4.

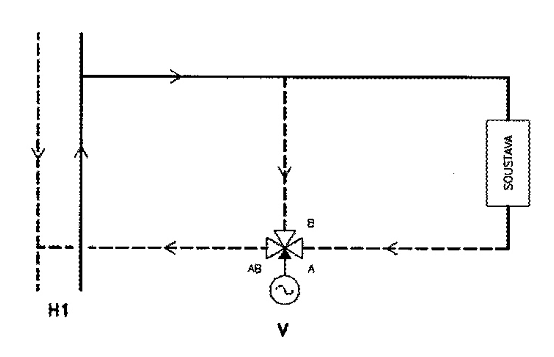

Рис. 3.5.2.1.4. Регулирование трехходовым клапаном на обратном трубопроводе.
В данном случае осуществляется регулирование мощности потребителя изменением расхода воды при постоянной температуре. Речь идет о количественном регулировании трехходовым клапаном, который включен как смесительный на братной ветви (смесительный клапан в распределительной функции). Величина клапана определяется требованием к авторитету, находим ее из отношения
.
Потеря давления цепи потребителя и клапана возмещена дифференциальным давлением H1.
