3.5.3.1 Цепи распределителей с постоянным расходом.

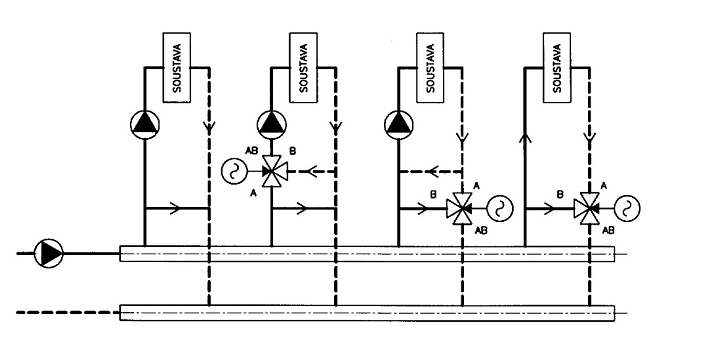

На рис 3.5.3.1.1 показаны возможные варианты включения секундарных потребительских цепей для напорного распределителя с постоянным расходом в распределителе и коллекторе.
Рис. 3.5.3.1.1. Напорный распределитель с постоянным расходом
На подающем трубопроводе к распределителю установлен циркуляционный насос, который обеспечивает подачу теплоносителя. Требующийся напор этого насоса выведен из цепи с наибольшей потерей давления, остальные узлы на распределителе, имеющие избыток давления, должны быть гидравлически приспособлены, причем самым частым решением является оснащение ручной регулирующей арматурой.
