6.3. ТРУДОЕМКИЕ ПРИМЕНЕНИЯ.



6.3.1. Микрорасходы.





Если требуется осуществлять регулирование расходов среды, которые соответствуют Kv коэффициентам 1 м3/ч и меньше (например, регулирование парообменников тепла со стороны конденсации), то незаменимое место принадлежит фасонному конусу. В наименьших расходах используются специальные микровентили. Это клапаны, у которых в области седла установлена специальная автономная дроссельная система на базе игольчатого конуса. Граница практической изготовительности - Kvs 0,001. Но и здесь уже нельзя ожидать регулирующее отношение больше, чем 25-30. Далее при расчете клапанов следует принимать во внимание влияние ламинаризации потока, которая почти всегда существует в начале хода у Kvs коэффициентов меньших, чем 0,1.
Другой проблемой является длительная стабильность Kv и расходной характеристики в связи с величиной регулирующего сечения.



Микровентиль RV210 компании ЛДМ

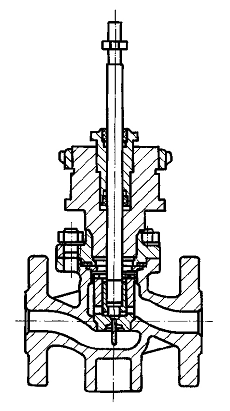

Рис. 6.3.1. Микровентиль RV210 фирмы LDM
