7.2. Эластомерные сальники
Этот тип сальников используется для самых низких параметров рабочей среды. Для сальников регулирующих клапанов, предназначенных на холодную и горячую воду, пар до температуры примерно 150C, применяется исключительно EPDM резина. Профиль уплотнительных колец разный: от часто используемых торообразных колец до U или Х профилей.
Все эти сальники обладают одним общим свойством - самоуплотнением при повышающемся внутреннем избыточном давлении и довольно большой нечувствительностью к возможным повреждениям тяги. Благодаря эластичному материалу, сальники обладают способностью следовать за тягой при радиальном отклонении во время движения или по причине несоосного монтажа привода арматуры.
Существенное значение для правильной работы резинового сальника имеет смазка.
Хорошо подобранное смазочное средство значительно снижает пассивные сопротивления сальника и его износ, и также улучшает его стойкость к действиям протекающей среды.
Правильно рассчитанные EPDM-сальники, работающие в хороших условиях (качество тяги и его направляющей, подходящая смазка, непревышение допустимой температуры), могут работать без ухода более одного миллиона циклов.
Хитом эластичных сальников являются уплотнительные кольца на базе фтороуглеродистой резины. Их развитие началось в космической промышленности. Представителем этих материалов является, например, Кальрез фирмы DuPont. Материал, как и тефлон, сохраняет эластичность и химостойкость, стойкость к агрессивным средам до температуры 315C. Более широкому распространению таких сальников, кроме химической и нефтехимической промышленности, препятствует их астрономическая цена.

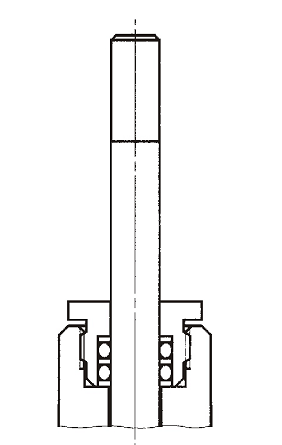

Рис. 7.2.1. EPDM сальник вентиля RV 102

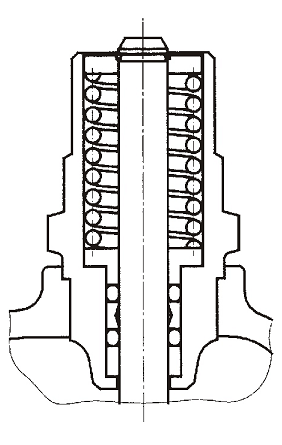

Рис. 7.2.2. EPDM сальник вентиля RV 111 COMAR line

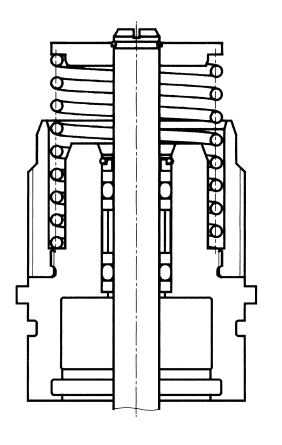

Рис. 7.2.3. EPDM сальник вентиля RV 122 ВЕЕ line

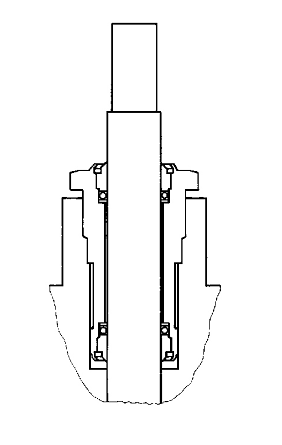

Рис. 7.2.4. EPDM сальник вентиля RV 210
