Установка и монтаж регуляторов давления после себя



Регулятор давления после себя поставляется с завода ЛДМ комплектно собранным, отрегулированным и испытанным. До собственного монтажа в трубопровод нужно сопоставить данные на заводской табличке с данными в сопроводительной документации. Помимо вышесказанного, регулятор давления нужно осмотреть на отсутствие механического повреждения или загрязнение, внимание нужно уделить внутренним полостям, соединительной резьбе и уплотняющим соединениям.

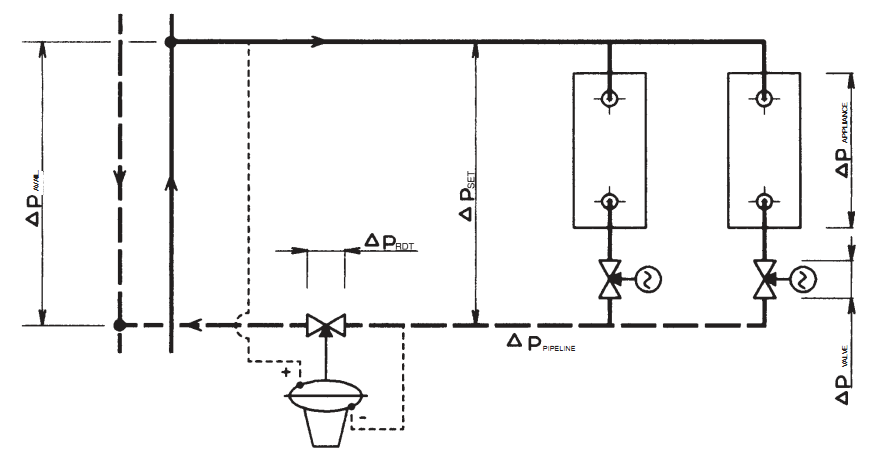

Классическая схема регулирующего контура с регулятором давления после себя на обратном трубопроводе:

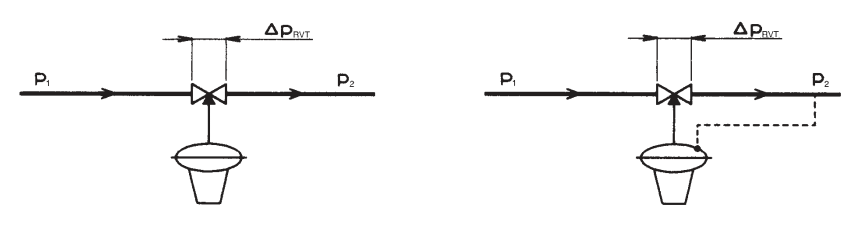

Схемы монтажа импульсной линии регулятора давления после себя:





Установка регулятора давления в трубопроводе.
Монтажные положения:

Регулятор давления после себя должен быть установлен в трубопроводе всегда так, чтобы направление движения рабочей среды соответствовало стрелкам на корпусе. Основное рабочее положение регулятора – корпусом арматуры вверх и управляющей головкой вниз. Это положение необходимо соблюдать, главным образом, при редукции давления пара и при температурах более 80C. Однако, в случае жидких и газообразных агентов (сред) при более низких температурах регулятор может быть установлен в любом положении.

Монтаж регулятора давления:

Для правильной работы редукционного клапана необходимо соблюдать следующие указания:
-при монтаже необходимо следить за тем, чтобы были исключены все усилия от трубопровода.
-перед монтажом система трубопровода должна быть очищена от грязи и осадка, которые в ходе эксплуатации могли бы вызвать серьезное повреждение уплотнительных поверхностей и, следовательно, потерю плотности затвора арматуры.
-для обеспечения качественного функционирования регулятор не следует устанавливать непосредственно за угольником и рекомендуется, чтобы длина ровного (прямого) участка трубопровода перед вентилем составляла не менее чем 6xDN.
-для облегчения демонтажа или ремонта целесообразно оставить над регулятором и под ним достаточное место для манипуляций.
-сам монтаж нужно проводить тщательно, в случае фланцевых исполнений с попеременным подтягиванием фланцевых винтов так, чтобы не произошло возникновение внутреннего напряжения. Необходимо, чтобы фланцы трубопровода были соосными по отношению к фланцам вентиля.

Присоединение импульсного трубопровода (только в случае исполнения RD10x V2 …):

Соединение мембранного пространства с выходным трубопроводом проводится с использованием медной импульсной трубки, присоединением с помощью резьбового соединения. Эта трубка входит в объем поставки.

Контроль после монтажа:

После монтажа в системе трубопровода необходимо создать давление и проверить все соединения с точки зрения их плотности.



Установка давления на выходе:

Установка давления на выходе проводится путем предварительного напряжения пружины с помощью установочного винта. Направление вращения указано на крышке вентиля следующим образом:

поворачивание в направлении (+)……давление увеличивается
поворачивание в направлении (-)……давление уменьшается
Установка регулятора проводится:
а) при давлении покоя, т.е. при нулевом отборе, если необходимо предотвратить увеличение в выходном трубопроводе сверх отрегулированного значения.
б) при нормальном отборе, если хотим обеспечить оптимальные эксплуатационные условия.
После установке требуемого значения давления установочный винт можно зафиксировать в данном положении с помощью установки пломбы.
