3.1.1. Насос на обратном трубопроводе
Большое значение придается взаиморасположению (размещению) насосa и расширительного резервуара. На рис. 3.1.1.1. изображена простая схема отопительной системы с открытым расширительным резервуаром, где последний присоединен к системе по направлению течения за насосом.

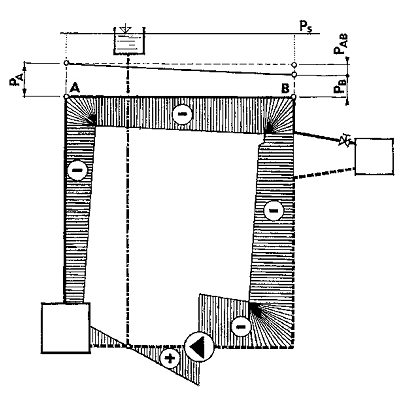

Рис 3.1.1.1. Расширительный бак за насосом
Если бы вся система находилась в состоянии покоя, то в каждой ее точке было только гидростатическое давление, соответствующее водяному столбу над этой точкой, до уровня в расширительном резервуаре. После включения насоса жидкос ть будет приведена в движение по всей трубопроводной сети и до тех пор, пока состояние течения не будет стабильным, расширительный резервуар выполняет функцию бункера (компенсатора) жидкости, которая проявляется в движении уровня (колебание давления в закрытых расширительных резервуарах) непосредственно после пуска насоса. По соединительному трубопроводу между расширительным резервуаром и системой теплоноситель движется в обоих направлениях и в точке присоединения расширительного бака к системе происходит уравновешивание динамического давления насоса в расширительном резервуаре и давления в трубопроводной сети в этой точке. Поэтому в месте присоединения расширительного резервуара имеется нулевое динамическое давление и действует только гидростатическое двление водяного столба (статическое давление, Ps). Это значит, что давление свыше статического будет в системе до места присоединения расширительного резервуара, далее по направлению течения давление будет ниже, чем статическое (относительное разрежение). В соответствии с изображением на рисунке вся часть отопительной системы в направлении течения от расширительного резервуара до насоса находится в относительном разрежении, значит, здесь давление во время эксплуатации ниже, чем соответствовало бы статическому давлению в данном месте в состоянии покоя.
Поскольку сегодня на практике преобладают закрытые расширительные резервуары, на рис. 3.1.1.2 приведен аналогичный простой случай из области крупного оборудования. На рис. 3.1.1.2. заштрихована схема и напорная диаграмма сети CZT с закрытым расширительным резервуаром. Хотя идет речь о более сложном применении, принцип остается такой же, как на рис. 3.1.1.1.

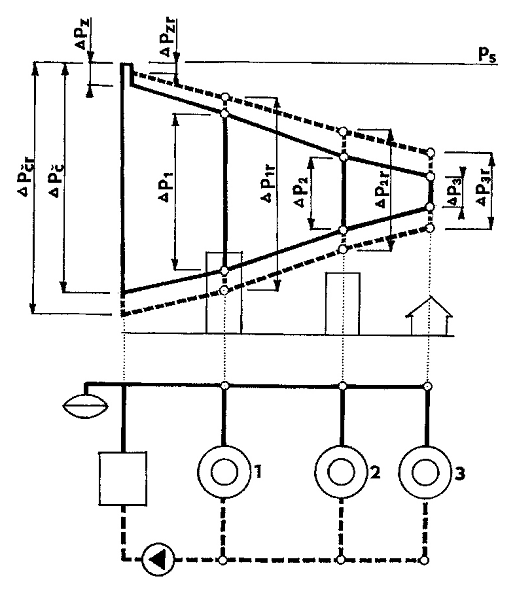

Рис. 3.1.1.2 Сеть CZT с насосом на обратном трубопроводе
Практически вся система, так же, как на рис. 3.1.1.1, будет работать в относительном разрежении (рабочее полное давление ниже, чем в состоянии покоя - статическое). В напорной диаграмме сети обозначены полной линией давление насоса deltaPc, потеря давления источника deltaPz и отдельные имеющиеся в распоряжении давления мест отбора deltaP1 и deltaP3. Поскольку требуется обеспечить достаточное полное давление в каждой точке системы, следует выбрать достаточно высокий уровень статического давления Ps. Но под влиянием разрежения во время эксплуатации в месте отбора №1 будем находиться ниже высоты объекта. В точке отбора №1 существует во время эксплуатации угроза подвода воздуха в систему, т. к. относительное разрежение достигает таких значений, что полное давление в месте отбора №1 (в его части) ниже атмосферного давления.
Изображенная напорная диаграмма (полный ход) касается расчетных условий. Поэтому на рис. 3.1.1.2 пунктиром обозначена эксплуатация при более низком расходе, типичная ситуация после установки термостатических вентилей, и их частичное или полное закрытие части двухходовой арматуры, т. е. более реальная ситуация во время эксплуатации. Пунктиром обозначены давление насоса deltaPcr, потеря давления deltaPzr и давления отдельных мест отбора от deltaP1r до deltaP3r. Рисунок показывает, что разрежение повлияет, с точки зрения высоты, на большую часть объекта №1, следовательно фактически ситуация будет хуже, чем при номинальной (запроектированной) эксплуатации. В такой ситуации будем вынуждены повысить уровень статического давления. Поэтому напорные диаграммы, при возникновении сомнений относительно напорной характеристики, должны быть разработаны и для редуцированного расхода (для низшего теплового напряжения сети), где безопасной нижней границей можем считать 50% условного расхода.
