3.1.2. Насос на подаче
На рис. 3.1.2.1 изображено аналогичное включение рис. 3.1.1.1, только с другим присоединением расширительного резервуара к системе. Такая ситуация, с точки зрения давления, намного приемлемее, т. к. работает практически вся отопительная система с полным двлением, которое выше статического, и не угрожает опасность присасывания воздуха в систему, и тем самым постоянного заполнения воздухом во время эксплуатации, несмотря на более выгодный (низший) уровень статического давления.

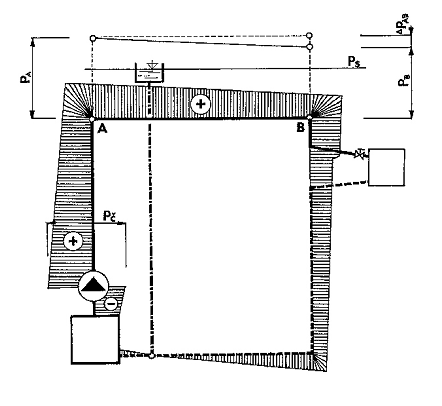

Pис. 3.1.2.1. Расширительный бак перед насосом
При включении после расширительного резервуара как показано на рис. 3.1.2.2 аналогичному согласно рис. 3.1.2.1, ситуация выглядит гораздо лучше.

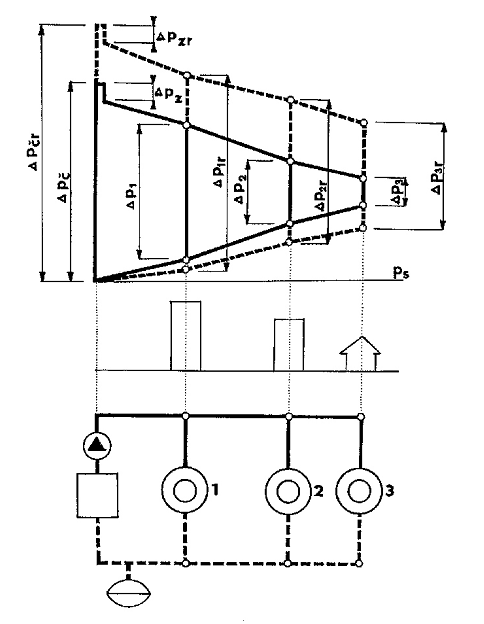

3.1.2.2. Сеть CZT с насосом на подаче
Обозначение на рис. 3.1.2.2. соответствует рис. 3.1.1.2, но на первый взгляд заметно, что во время эксплуатации не только оборудование будет работать с давлением выше статического, но и уровень статического давления (загрузочное избыточное давление) может быть значительно ниже, чем в случае, изображенном на рис. 3.1.1.2, что в крупных системах с насосами с высоким напором или в большом превышении вдоль трубопроводной трассы выгоднее с позиции завышения размеров некоторых частей. Поэтому можно встретить, особенно в массовом жилищном строительстве, где сеть отличается значительным превышением, комбинацию секционных радиаторов из чугуна (первые два - три этажа по причине напорного напряжения, последние этажи по причине лучшей коррозиестойкости при подводе воздуха) и стали, главным образом при размещении насосов на обратном трубопроводе.
