3.5.3.3 Безнапорный распределитель.
Как видно из рисунка 3.5.3.3.1, здесь также были использованы схемы, которые в предыдущих абзацах были обозначены как цепи с пассивным давлением в первичной части.

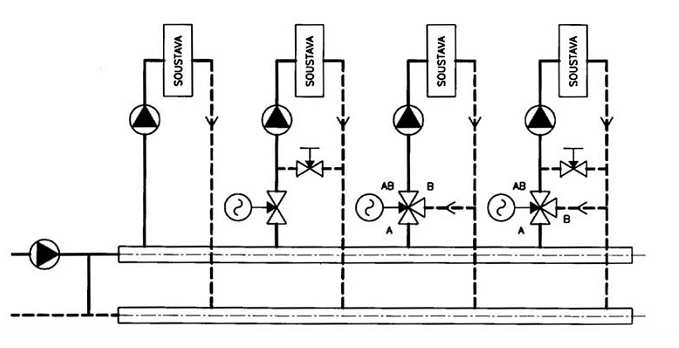

Рис. 3.5.3.3.1. Схема включения безнапорного распределителя.
Упомянутое отсутствие напора обеспечено трубой короткого соединения (или термогидравлическим распределителем) перед распределителем и коллектором. Другим вариантом для безнапорного исполнения является присоединение распределителя и коллектора на обоих концах, тем самым элиминируем дифференциальное давление от первичного насоса.
В заключении данной главы следует снова обратить внимание на необходимость комплексного рассмотрения проектируемых систем. Если требуется действительно надежная работа проектируемой системы, целесообразно еще при расчете проверить больше рабочих состояний, которые могут возникнуть во время эксплуатации оборудования. Качественная передача тепла возможна только при оптимальных условиях, именно, при правильном расходе и соответствующей температуре.
