4. РЕГУЛИРУЮЩИЕ И ЗАПОРНЫЕ КЛАПАНЫ LDM
Регулирующие клапаны находятся в фирме LDM на ведущей позиции и представляют большую часть продукции фирмы. Диапазон их применения в зависимости от конкретного типа очень широкий: от отопления и воздухотехники, до самых трудоемких энергетических систем и атомную энергетику. Исполнение по материалу: аустенитная нержавеющая сталь и специальные сплавы, находящие применение в химической промышленности, а также в других промышленных отраслях.
4.1. Регулирующие клапаны ряда RV 111 COMAR line
Если мы упорядочим регулирующие клапаны из ассортимента фирмы LDM по восходящей, согласно параметрам, для которых они предназначены, на первой ступени будут находиться клапаны типоряда RV 111 с коммерческим названием COMAR line. Речь идет об изделии, введенном на рынок в 2000 году, которое предназначено для отопления и установок кондиционирования воздуха.

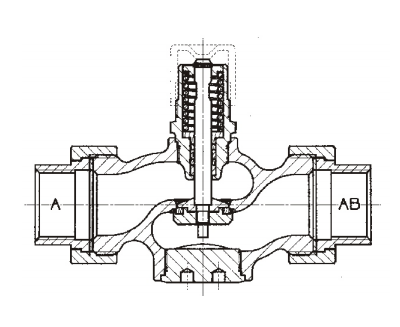

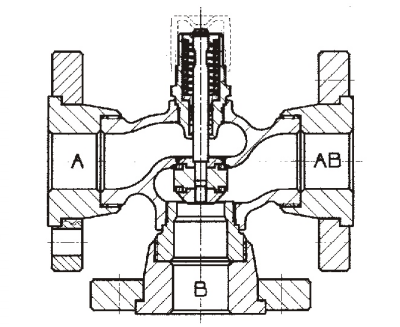

Эта арматура изготовлена из серого чугуна, имеет компактную конструкцию с наружной присоединительной резьбой, производится в двухходовом и трехходовом исполнении. Диапазон диаметров в свету от DN15 до DN40, условное давление PN16, тем не менее их можно использовать для комплектации в оборудовании уже от PN 2,5. Составной частью поставки клапанов являются присоединительные концы, позволяющие альтернативное резьбовое, фланцевое или приварное исполнение присоединения арматуры к трубопроводу, и обеспечивающие быстрый и беспроблемный монтаж на трубопровод.
Материалы, использованные для изготовления дроссельной системы, которая состоит из конуса из качественной коррозиестойкой стали и мягких уплотнительных элементов, обеспечивающих практически герметичную плотность в обеих ветвях, позволяют эксплуатировать данную арматуру не только в тепловодных и горячеводных регулирующих цепях, но и на производствах с некоторыми характерными свойствами среды, например, цепи охлаждения в устройствах кондиционирования воздуха. Кроме применения для воды и воздуха, клапаны можно использовать для работы с охлаждающими средами, температура которых выше нуля, например, с гликолем с концентрацией до 50%, водой со спиртом или с нашатырным спиртом.
Клапаны могут комплектоваться с приводами, позволяющими осуществлять 3-х пропорциональное или непрерывное управление, включая, при необходимости, аварийную функцию.
 |
 |
|
Изделие имеет некоторые характерные свойства, благодаря которым получило ряд преимуществ. Отличается минимальными строительными размерами и массой, качественной регулирующей функцией и высокой плотностью. Имеет в распоряжении единственную в своем роде характеристику LDMspline®, которая оптимизирована в соответствии с параметрами привычных рабочих характеристик теплообменников. Благодаря безмуфтовому исполнению крепления, в значительной степени упрощен монтаж привода на арматуру и отпадает в то же время потребность в настройке. Составной частью поставки клапана является маховик, позволяющий временно или в аварийной ситуации управлять клапаном вручную.
Кроме DN 15, клапаны изготавливаются в однозначно определенном диапазоне значений Kvs и исполнении, что упрощает их спецификацию (см. таб. 1).
| XX | XXX | X | XX | XX | XX | / | XXX | - | XX | / | |||
| 1. Вентиль | Регулирующий клапан | RV | |||||||||||
| 2. Обозначение типа | Вентиль с наружной резьбой | 111 | |||||||||||
| 3. Тип управления | Маховик с возмож. присоединения эл.привода | R | |||||||||||
| 4. Исполнение | Двухходовое | 2 | |||||||||||
| Трехходовое | 3 | ||||||||||||
| 5. Материал корпуса | Серый чугун | 3 | |||||||||||
| 6. Расходная характеристика | Линейная | 1 | |||||||||||
| LDMspline8 | 3 | ||||||||||||
| 7. Kvs | Номер столбика согласно таб. Kvs коэффиц. | X | |||||||||||
| 8. Условнре давление PN | PN 16 | 16 | |||||||||||
| 9. Макс, температура °С | 140 °С | 130 | |||||||||||
| 10. Условный проход DN | DN 15 до 40 | XX | |||||||||||
| 11. Присоединение | Винтовая резьба | T | |||||||||||
| Фланец с грубым уплотнительным выступом | F | ||||||||||||
| Приварная резьба | W | ||||||||||||
Таб. 4.1. Составление типового номера клапанов RV 111 COMAR line.
