4.2. Регулирующие клапаны RV 122 и регуляторы перепада давления RD 122 ряда BEE line.
Новинкой 2001 года была регулирующая арматура нового поколения ряда RV 122 BEE line, исходящая из клапанов ряда COMAR line, но предназначенная для применения в более трудоемких областях эксплуатационных параметров.
Речь идет о двухходовой арматуре из чугуна с шаровидным графитом, с высокой точностью исполенной разгруженной дроссельной системой. Диапазон предлагаемых условных проходов: DN15 до DN50, условное давление PN25. Вариабильное исполнение присоединений с резьбовыми или приварными патрубками, или фланцевое исполнение также, как у ряда COMAR line, позволяет использовать эту арматуру в системах с условным давлением уже от PN25.
Не требующий ухода сальник с EPDM уплотнительными элементами является стандартом, гарантируется практически нулевая неплотность затвора в закрытом состоянии, благодаря мягким уплотнительным элементам. Разгруженный конус вместе с седлом, изготовленный из качественной коррозиестойкой стали, позволяет длительный срок использовать эту арматуру при высоких рабочих перепадах давления (до значения PN). Требующиеся управляющие усилия приводов, благодаря разгруженному конусу, минимальные.
Специфическим свойством этих клапанов является возможность их оснащения механизмом для ограничения расхода. Ограничитель при помощи второго конуса позволяет установить условный расход через арматуру независимо от значения Kvs клапана.
Клапаны пригодны для работы с такой средой, как вода, горячая вода и воздух до температуры 150°С, а также для охлаждающих смесей, например, вода со спиртом и гликоль до 50%-й концентрации. Находят свое применение во всех видах отопления, кондиционирования воздуха и холодильном оборудовании.
В комплекте с соответствующими приводами позволяют осуществлять управление при помощи 3-х пропорционального или непрерывного сигнала по желанию заказчика, включая возможную аварийную функцию.

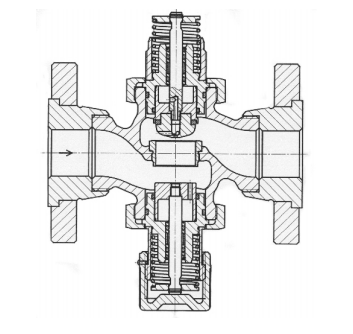

Рис. 4.2.1 Разгруженный регулирующий клапан RV122 BEE line с ограничителем расхода.
Составной частью ряда BEE line являются регуляторы перепада давления RD 122. Они предназначены для обеспечения постоянного дифференциального давления на оборудовании в пределах от 10 до 410 кПа.
Регуляторы прямого действия, управляемые средой, образованы разгруженным исполнением основного клапана и управляющей головкой с резиновой мембраной. Поверхность мембраны обеспечивает хорошую чувствительность конуса к изменениям напорных отношений при минимальных рабочих давлениях. В исполнении с дифференциальным давлением 10 или 20 кПа управляемое давление жестко установлено производителем, в исполнении с дифференциальным давлением в высших диапазонах плавно регулируется посредством настройки управляющей пружины. Имеется также исполнение с ограничителем расхода.

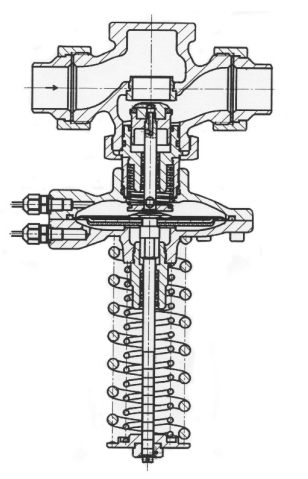

Рис. 4.2.2. Регулятор перепада давления RD 122 BEE line с регулируемым deltaP.
XX |
XXX |
X |
XX |
XX |
XX |
/ |
XXX |
- |
XX |
/ |
X |
||
| 1. Вентиль | Регулирующий клапан | RV |
|||||||||||
| 2. Обозначение типа | Клапан с наружной резьбой | 122 |
|||||||||||
| 3. Тип управления | Регулирующий клапан | R |
|||||||||||
| Регулирующий клапан с ограничителем расхода | P |
||||||||||||
| 4. Исполнение | Двухходовое | 2 | |||||||||||
| 5. Материал корпуса | Чугун с шаровидным графитом EN-JS 1030 | 4 | |||||||||||
| 6. Расходная характер. | LDMspline | 3 | |||||||||||
| 7. Kvs | Номер столбика согласно таб. Kvs коэффиц. | X | |||||||||||
| 8. Условнре давление PN | PN25 | 25 |
|||||||||||
| 9. Макс, температура °С | 150 °С | 150 |
|||||||||||
| 10. Условный проход DN | DN 15 до 50 | XX |
|||||||||||
| 11. Присоединение | Винтовая резьба | T |
|||||||||||
| Фланец PN 25 с грубым уплотнитель, выступом | F |
||||||||||||
| Приварная резьба | W |
||||||||||||
Таб. 4.2. Составление типового номера клапана RV122 BEE line
XX |
XXX |
X |
XXXX |
XX |
/ |
XXX |
- |
XX |
/ |
X |
|||
| 1. Вентиль | Регулятор давления прямого действия | RD |
|||||||||||
| 2. Обозначение типа | Разгруженный | 122 |
|||||||||||
| 3. Функция | Регулятор дифференциального давления | R |
|||||||||||
| Регулятор диф. давл. с ограничителем расхода | P |
||||||||||||
| Исполнение | С жестко установленным давлением | 1 |
|||||||||||
| С регулируемым диапазоном давления | 2 |
||||||||||||
| 5. Диапазон настройки регулируемого давления | DN 15-25 | 10 кПа | 11 |
||||||||||
| 15-60 кПа | 22 |
||||||||||||
| 30-210 кПа | 23 |
||||||||||||
| 60 - 400 кПа | 24 |
||||||||||||
| DN 32 - 50 | 10 кПа | 10 |
|||||||||||
| 20 кПа | 11 |
||||||||||||
| 25 - 70 кПа | 22 |
||||||||||||
| 40 - 220 кПа | 23 |
||||||||||||
| 70-410 кПа | 24 |
||||||||||||
| 6. Импульсный трубопровод | Стандартный 1,6 м | 1 |
|||||||||||
| Удлиненный 2,5 м | 2 |
||||||||||||
| 7. Kvs | Номер столбика согласно таб. Kvs коэффиц. | X |
|||||||||||
| 8. Условнре давление PN | PN25 | 25 |
|||||||||||
| 9. Макс, температура °С | 150 °С | 150 |
|||||||||||
| 10. Условный проход DN | DN 15 до 50 | XX |
|||||||||||
| 11. Присоединение | Винтовая резьба | T |
|||||||||||
| Фланец PN 25 с грубым уплотнитель, выступом | F |
||||||||||||
| Приварная резьба | W |
||||||||||||
Таб.4.3. Составление типового номера регуляторов перепада давления RD 122 BEE line.
