4.4. Регулирующие клапаны ряда RV2xx.
Рассмотрим арматуру RV 210 до RV 235, представляющую значительную группу изделий с большим количеством вариантов исполнения.
Регулирующие клапаны ряда RV 21х, корпус которых образован из современного литья, обладающего отличными литейными и механическими качествами, - чугуна с шаровидным графитом, предназначены для регулирования расхода среды в горячеводной и паровой системах, изготавливаются в напорных ступенях PN 16 и PN 40. Область применения: теплообменные станции, теплофикационные цепи и передающие станции, а также низконапорные части паровых циклов электростанций на окаменелое (твердое) топливо или секундарные цепи АЭС.
Материальные вариации описанной арматуры RV21x, обозначенной как RV22x (регулирующие клапаны из стального литья) и RV 23х (исполнение из нержавеющей стали) расширяют возможности применения этих изделий в трудоемких областях, таких, как энергетика, и в технологических цепях в химической промышленности, нефтехимии, газовой промышленности, холодильных цепях и т.п. Для самого тяжелого применения, а именно, в химической и нефтехимической промышленности, предназначен ряд RV 24х, где корпус изготовлен из хромоникелевого сплава (Monel, Hasteloy).
Регулирующие клапаны ряда RV 2хх обычно имеют составную конструкцию и изготавливаются в нескольких исполнениях. Основным является решение RV 2x0, представляющее собой двухходовой прямой регулирующий клапан (см. рис. 4.4.1). Конструкция прямого клапана иногда обозначается английской аббревиатурой PDTC (Push Down То Close).
 |
 |
|

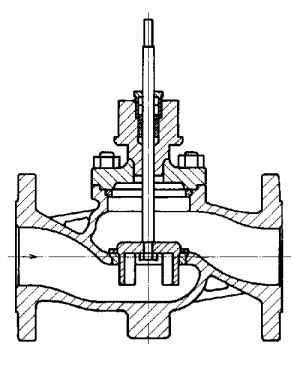

Рис. 4.4.1. Регулирующий клапан RV210 |

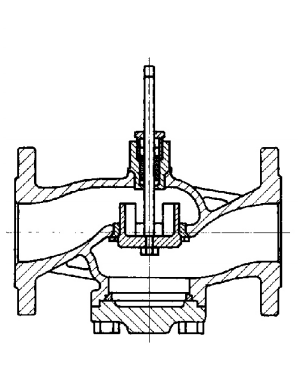

Рис. 4.4.2. Регулирующий клапан RV211 |
Корпус клапана с каналами обтекаемой формы был конструирован с учетом минимальной массы, что значительно упростило манипуляцию во время производства, при монтаже и уходе.
Конус из нержавеющей стали цилиндрический с вырезами, в малых проходах с фасонной регулирующей частью. В клапанах, используемых в неблагоприятных рабочих условиях (например, при кавитации в жидкости или при надкритическом течении паров и газов) конус может быть решен как перфорированный. Седло клапана, также из нержавеющей стали, по желанию может быть оснащено PTFE кольцом, обеспечивающим на длительный период высокую плотность затвора (так называемое, "мягкое седло"). В тяжелых рабочих условиях арматуру можно снабдить седлом с наплавкой слоя твердого сплава на уплотнительных поверхностях. Решение сальника имеет несколько вариантов: уплотнительный блок с торообразным кольцом или PTFE манжетами, экспандированный графит или сильфон для самых тяжелых условий.
В любом случае ставится ударение на высокую надежность и долгосрочную плотность при минимальном обслуживании.
Регулирующие клапаны ряда RV 2x1 имеют аналогичную конструкцию, но предназначены для применения приводов с, так называемой, реверсивной функцией (привод закрывает по направлении вверх, т.е. клапан закрывает при движении тяги наружу из клапана), к чему приспособлена и компоновка арматуры. Последняя, собстенно говоря, повернута "головой вниз" (см. рис. 4.4.2). Такое исполнение клапана обозначается английской аббревиатурой PDTO (Push Down То Open).
Из этих двух основных исполнений выходит конструкция разгруженного клапана, обозначенного RV 2x2, в реверсивном исполнении - RV 2x3 рис. 4.4.3).
Принцип разгруженного клапана основывается на образовании закрытой полости над регулирующим конусом и соединении этой полости разгрузочным отверстием с каналом на обратной стороне конуса. Тем самым сбалансируются давления, действующие на конус, который не будет нагружаться добавочными силами от давления среды. Такое решение позволяет применять относительно слабые приводы для управления арматурой больших диаметров в свету и при высоких перепадах давления.
Такая арматура является основой так называемых аварийных затворов, регулирующих клапанов, оснащенных электрогидравлическими или электрическими приводами с предохранительной функцией, которые обеспечат в случае прекращения подачи напряжения перестановку арматуры в требуемое исходное положение.
 |
 |
|

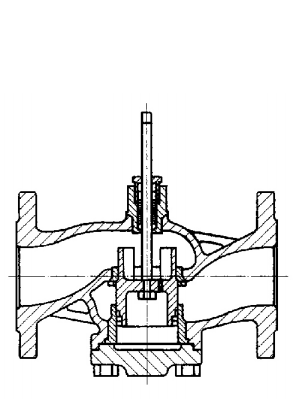

Рис. 4.4.3 Регулирующий клапан RV213 |

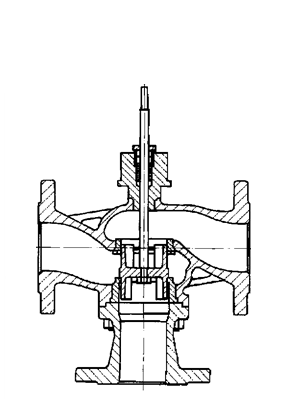

Рис. 4.4.4 Регулирующий клапан RV214 |
Последним типом арматуры этого ряда являются трехходовые клапаны RV2x4 (рис. 4.4.4) и RV 2x5, предназначенные для смешивания и распределения расхода среды. Они отличаются друг от друга тем, что клапаны RV2x4 способны плотно закрывать как прямую, так и угловую ветвь (замыкаемую), т. к. могут быть оснащены в обеих ветвях седлом с PTFE уплотнением, но в клапанах RV 2x5 отсутствие моментного выключателя (это касается электрогидравлических приводов Siemens и Sauter) в нижнем положении не позволяет плотно закрывать угловую ветвь, что необходимо учитывать при применении (неплотность около 2% Kvs).
Все вышеприведенные типы клапанов можно поставлять оснащенными конусами с линейной или равнопроцентной расходной характеристикой, двухходовые регулирующие клапаны, кроме того, с параболической характеристикой (квадратической), и начиная с 2000 года с оптимизированной характеристикой для применения в области отопления LDMspline®. Широкий диапазон значений Kvs предоставляет возможность проектантам и потребителям рассчитать и применять арматуру без излишнего завышения размеров или занижения мощности.
Более того, составная конструкция арматуры позволяет простую перестройку, например, при изменении параметров оборудования (изменение Kvs или характеристики), которую в большинстве случаев можно провести прямо на месте эксплуатации. При необходимости можно поставить арматуру с заказанным значением Kvs и нестандартной расходной характеристикой. Наименьшее поставляемое значение Kvs клапанов LDM от 0,1 м3/ч, достигнутое в клапанах RV 210 с микродроссельной системой (рис. 4.4.5). Эта арматура была разработана для использования в паровых компактных обменных станциях для регулирования мощности со стороны конденсата, тем не менее арматура используется в испытательных лабораториях и промышленности для регулирования очень малых расходов.

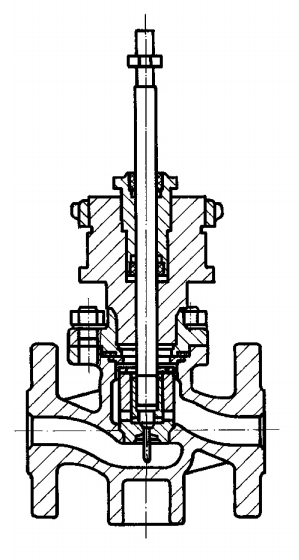

4.4.5. Микродроссельная система клапана RV210
Арматура ряда RV 2хх комплектуется пневматическими, электромеханическими или электрогидравлическими прямолинейными приводами чешских и известных иностранных производителей, что позволяет осуществлять управление от простого трехпропорционального по управление унифицированным пневматическим или токовым сигналом с обратной связью.
Применение прямых тяговых приводов обеспечивает, особенно в комплекте с разгруженным клапанов, при низких перестановочных усилиях высокую точность регулирования, долгосрочную надежность и долговечность привода. Составление типового номера указанной арматуры, так же, как и остальных изделий фирмы LDM, позволяет точную спецификацию клапанов, включая приводы, и их обратное декодирование. В фирме архивируется информация обо всей поставленной арматуре, в т.ч. при ремонте, например, достаточно указать производственный номер арматуры для обнаружения данных об используемом клапане и обеспечении запасными частями или сервисом со стороны авторизированной организации.
| XX | XXX | XXX | XXXX | XX | - | XX | / | XXX | - | XXX | XX | ||
| 1. Вентиль | Регулирующий клапан | RV | |||||||||||
| Аварийный затвор | HU | ||||||||||||
| Запорный вентиль | UV | ||||||||||||
| 2. Обозначение типа | Вентиль из чугуна с шаровидным графитом | 21 |
|||||||||||
| Вентиль из стального литья | 22 |
||||||||||||
| Вентиль из коррозиестойкой стали | 23 |
||||||||||||
| Вентиль прямой | 0 |
||||||||||||
| Вентиль реверсивный | 1 |
||||||||||||
| Вентиль прямой разгруженный | 2 |
||||||||||||
| Вентиль реверсивный разгруж. | 3 |
||||||||||||
| Вентиль смесительный | 4 |
||||||||||||
| Вентиль смесительный реверс. | 5 |
||||||||||||
3. Тип управления
Изготовитель |
Электромеханический привод | Е |
|||||||||||
| Электрогидравлический привод | H |
||||||||||||
| Пневматический привод | P |
||||||||||||
XX |
|||||||||||||
| 4. Присоединение | Фланец с грубым уплот. выступом | 1 |
|||||||||||
| Фланец с выточкой | 2 |
||||||||||||
| 5. Материал корпуса (в скобках поведены диапазоны рабочей температуры) | Чугун с шаровидным граф. 1.0619 | 1 |
|||||||||||
| Углеродистая сталь EN - JS 1025 | 4 |
||||||||||||
| CrMoV сталь 1.7357 | 7 |
||||||||||||
| Нержавеющая сталь 1.4581 | 8 |
||||||||||||
| Другой материал по договору | 9 |
||||||||||||
| 6. Уплотнение в седле | Металл-металл | 1 |
|||||||||||
| Мягкое уплотнение (металл-PTFE) | 2 |
||||||||||||
| Наплавка уплот. поверхностей слоем твердого сплава | 3 |
||||||||||||
| 7. Вид сальника | Торообразное кольцо EPDM | 1 |
|||||||||||
| PTFE | 3 |
||||||||||||
| Экспандированный графит | 5 |
||||||||||||
| Сильфон | 7 |
||||||||||||
| Сильфон с предох. сальником PTFE | 8 |
||||||||||||
| Сильфон с предох. сальником графит | 9 |
||||||||||||
| 8. Расходная характеристика | Линейная | L |
|||||||||||
| Равнопроцентная в прямой ветви | R |
||||||||||||
| Запорная | S |
||||||||||||
| LDMspline® | U |
||||||||||||
| Параболическая | Р |
||||||||||||
| Линейная перфорированный конус | D |
||||||||||||
| Равнопроцентная перфор.конус | Q |
||||||||||||
| Параболическая перфор. конус | Z |
||||||||||||
| 9. Kvs | Номер столбика согласно таб. Kvs | X |
|||||||||||
| 10. Условное давление PN | PN16 | 16 |
|||||||||||
| PN40 | 40 |
||||||||||||
| 11. Рабочая температура °С | Торообразное кольцо EPDM | 140 |
|||||||||||
| PTFE, сильфон | 220 |
||||||||||||
| PTFE, сильфон | 260 |
||||||||||||
| Экспандир. графит / сильфон | 300 |
||||||||||||
| Экспандир. графит / сильфон | 400 |
||||||||||||
| Экспандир. графит / сильфон | 550 |
||||||||||||
| 12. Условный прох. | DN | XXX |
|||||||||||
| 13. Исполнение | Нормальное | ||||||||||||
| Взрывобезопасное | Ex |
||||||||||||
Таб. 4.6. Схема составления типового номера клапанов RV 210 до RV235.
