4.5. Запорные вентили ряда 2x6.
Сильфонные вентили UV 2x6 это ручная запорная арматура для длительной эксплуатации, не требующая ухода. Служит для плотного запора (отставки) главных ветвей, байпасов и трубопроводов для отбора проб в горячеводных и пароводных цепях. Они находят свое применение на электростанциях, теплостанциях, обменных и передающих станциях, и в обычном отоплении.
Арматура производится во фланцевом исполнении с диаметрами DN 15 до 150, напорный класс PN16 и PN40. Материал корпуса и бугельной крышки: стальное углеродистое литье (RV 226), коррозиестойкие стали (RV 236) или хромоникелевые сплавы, как Monel или Hasteloy(RV246).
Вентили UV 2x6 R оснащены сильфонным уплотнением, которое защищено от повреждения механическими включениями трубкой. Предохранительный сальник из экспандированного графита представляет собой предохранитель от утечки среды при возможном повреждении сильфона. Исполнение UV 2x6 S оснащено полноценным сжимаемым сальником из экспандированного графита. Плоский конус на наваренном седле обеспечивает плотность, соответствующую строжайшим критериям в соответствии с европейскими стандартами (практически без просачивания в закрытом состоянии). Далее конус при движении и в открытом состоянии защищен от вибраций.
Невозвышающийся маховик можно применять в тесном пространстве; благодаря конструкции бугеля, существует возможность использовать маховик и при высокой или, наоборот, очень низкой температуре среды.

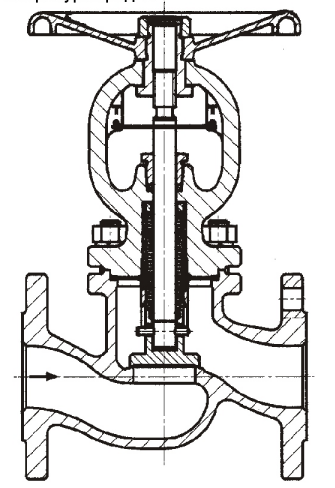

Рис. 4.5.1. Сильфонный запорный вентиль UV226
Двигательный механизм гарантирует низкие перестановочные усилия при открытии и закрытии, их величина остается на протяжении срока действия постоянной. Отчетливый указатель обеспечивает легкую идентификацию положения затвора в настоящий момент.
Традиционно в арматуре LDM наглядный типовой номер обеспечивает простую спецификацию и точную идентификацию вентиля при расчете и применении изделия.
XX |
XXX |
XXX |
XX |
/ | XXX |
- | XXX |
XX |
||
| 1. Вентиль | Запорный вентиль | UV | ||||||||
| 2. Обозначение типа | Сильфонный запорный вентиль из стального углеродистого литья 1.0619 | 226 | ||||||||
| Сильфонный запорный вентиль из коррозиестойкого стального литья 1.4581 | 236 | |||||||||
| 3. Тип управления
* не использовать для исполнения Ех |
Маховик / сильфон с предохранительным клапаном | R |
||||||||
| Маховик / экспандированный графит* | S |
|||||||||
| 4. Исполнение присоедин. | Фланец с грубым уплотнительным выступом | 1 |
||||||||
| 5. Материал корпуса
** только в исполнии R |
Углеродистое стальное литье 1.0619 / углеродистое стальное литье 1.0619 | 1 |
||||||||
| Коррозиестойкое стальное литье 1.4581 / углеродистое стальное литье 1.06192** | 3 |
|||||||||
| Коррозиестойкое стальное литье 1.4581 / коррозиестойкое стальное литье 1.4581 | 8 |
|||||||||
| Другой материал по договоренности (например, WN 1.7357, никел.сплав и т.д.) | 9 |
|||||||||
| 6. Условнре давление PN | PN 16 | 16 |
||||||||
| PN40 | 40 |
|||||||||
| 7. Макс, температура °С | 350 °С | 350 |
||||||||
| 8. Условный проход DN | DN 15 до 150 | XXX |
||||||||
| 9. Исполнение | Нормальное | |||||||||
| Взрывобезопасное | Ex |
|||||||||
Таб. 4.5.1. Схема составления типового номера вентиля UV2x6.
Арматура для параметров, превышающих PN 40, описана в гл. 8.
Как видно из предыдущего краткого описания, ассортимент регулирующей и запорной арматуры LDM включает в себя большой диапазон применений в обычных промышленных отраслях, отоплении и централизованном снабжении теплом, что соответствует долгосрочной концепции развития фирмы, которая ставит перед собой цель быть надежным и качественным партнером потребителей регулирующей арматуры и максимально удовлетворять их требованиям.
