5. РЕГУЛИРОВАНИЕ ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ
5.1. Нарастание давления на регулирующей арматуре.
Если какая бы то ни была система оснащена двухходовыми регулирующими клапанами, то во время эксплуатации в ней изменяются расход и дифференциальное давление, так как каждый двухходовой клапан регулирует посредством изменения расхода. В результате этого, кроме изменения расхода через отопительную или охлаждающую систему, изменяется дифференциальное давление (рис. 5.1.). Такие системы называются системами с переменным расходом или динамическими системами. Это явление особенно заметно в системах, где таким способом регулируются все точки отбора, т.е., например, системы с термостатическими радиаторными вентилями, не зависящие от давления передающие станции или воздухонагревательные установки.

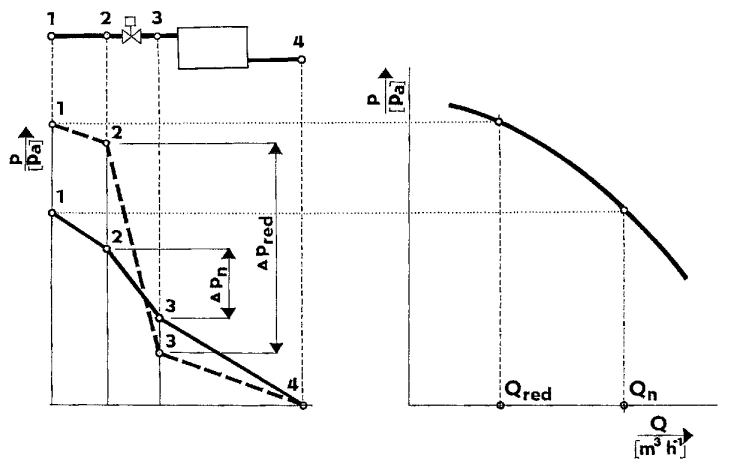

Рис. 5.1. Нарастание дифференциального давления при закрытии регулирующего клапана.
На рис. 5.1 целая система, включая вентиль, рассчитана на условную (расчетную) потерю давления delta Pn при условном расходе Qn, и изображена жирной линией в левой части рисунка (точки 1,2,3,4). Участок 1-2 представляет потерю давления подающего трубопровода, 2-3 - потерю давления регулирующей арматуры и З-4 потерю обычной точки отбора (в нашем случае радиатора), включая обратный трубопровод.
При статистической обычной эксплуатации (кроме расчетного состояния) регулирующая арматура будет в какой-то мере закрыта. В правой части рис.5 изображено смещение по характеристике насоса, это значит, что при низшем расходе Qred в сети будет более высокое динамическое давление. С падением расхода сети будет наблюдаться в окружающем трубопроводе более низкая потеря давления (пунктиром 1-2, 3-4) и остаток доступного давления в данном месте отбора будет дросселироваться вентилем (2-3, deltaPred). В результате это влияет на регулирующие свойства клапана и появляется нежелательный шум, особенно в термостатических клапанах радиаторов. В связи с вышесказанным делаем вывод: нарастание дифференциального давления на регулирующей арматуре способствовано двумя факторами: нарастанием давления насоса при низшем расходе и падением потерь в трубопроводной сети.
