6.1.3. Задвижки.
Поступательным движением регулирующего органа задвижки подобны вентилям. Взаимопоступательным движением уплотнительных поверхностей и живым сечением, прямой формой канала при полном открытии приближаются к шаровым кранам. Для образования регулирующей характеристики используются различные фасонные вырезы в нижней кромке запорного клина или вырезы в диске. Область применения та же, что и у регулирующих шаровых кранов, прежде всего для больших проходов и низких перепадов давления.

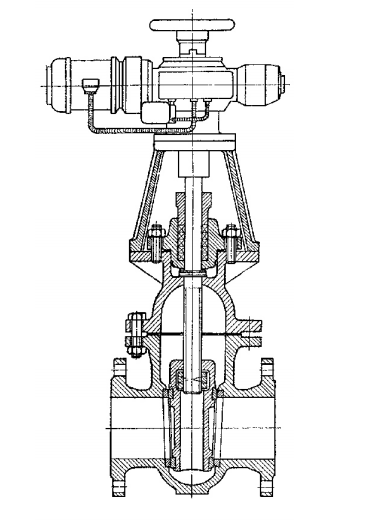

Рис. 6.1.3. Пример конструкции задвижки.
