6.1.4. Вентили.
Больше всего конструктивных преимуществ при управлении расходом среды предоставляют регулирующие вентили, которые являются чаще всего производимой и используемой регулирующей арматурой. Главными преимуществами являются вариабильность исполнения собственной регулирующей системы “конус-седло” для отдельных применений (микрорасходы, специальные расходные характеристики, многократные системы для работы при высоких перепадах давления, наплавки твердого сплава для абразивной защиты или защиты от кавитации, мягкое уплотнение для достижения большей плотности) и хорошо подобранная форма собственного корпуса вентиля для защиты от действия протекающей среды, возможность элиминации возникновения шума за вентилем.
Для осуществления управления вентиля, когда ось тяги перпендикулярна оси трубопровода, корпус двухходового прямого клапана изогнут в виде S. Седло и конус разделяют вентиль на две полости входную и выходную, что в значительной степени сохраняется и в процессе регулирования. Среда в процессе протекания через вентиль вынуждена несколько раз изменять направление, что не представляется идеальным с точки зрения достижения наивысшего расхода, однако, такая компановка предоставляет широкие возможности для встраивания сложнейших дроссельных систем, предназначенных для трудоемких применений. Свойства затвора даны взаимным движением уплотнительных поверхностей конуса и седла по направлению друг против друга. Отличаются довольно большой стойкостью к примесям в среде (в зависимости от использовнного материала и конструкции), относительно точно определенным управляющим усилием, которое, кроме конструкции с разгруженным конусом, заметно зависит от перерабатываемого перепада давления.

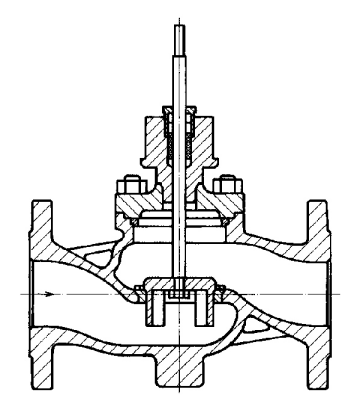

Рис. 6.4. Пример конструкции вентиля.
