6.4. Двухседельные клапана
Это клапаны, которые используются для разделения потока среды на два течения, каждый из которых управляется отдельно одним регулирующим конусом. Оба конуса имеют одинаковый коэффициент расхода и характеристику. Самым большим преимуществом этих регулирующих клапанов является почти идеальное сбалансирование аксиального усилия на тягу клапана под влиянием действия перепада давления на поверхность конуса. Таким способом можно управлять посредством относительно небольшого усилия и большими перепадами давления в больших проходах клапанов.
Значительным недостатком можно считать практическую невозможность достижения высшей плотности при закрытии вентиля. Другой проблемой является разное направление течения через оба конуса, что приводит к тому, что всегда через один конус протекает среда в неподходящем направлении, представляя собой источник шума и износа.

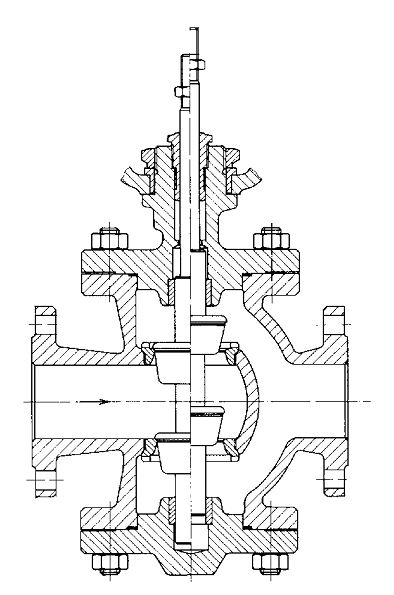

Рис. 6.4.1. Двухседельный клапан SRV 22
