6.5. Трехходовые клапана
Трехходовые клапаны предназначены для смешения двух потоков среды в один и называются потому смесительными клапанами, или для разделения потока среды на два, называясь распределительными клапанами. Принципиально речь идет об одинаковых клапанах, только направление расхода противоположное. Это значит, что при хорошо подобранной конструкции может работать смесительный клапан с противоположным монтажом как распределительный, и наоборот.
Проблемы могут возникнуть при использовании иного, чем рекомендуется, направления расхода через конус. В параболических клапанах происходит значительное снижение кавитационной стойкости. В перфорированных конусах попадают отдельные потоки среды на стены корпуса, где могут оказывать эрозионное действие. Относительно наименьшая разница наблюдается в конусах с вырезами, которые часто принимаются за основу универсальных трехходовых клапанов. Поэтому для более трудоемкого применения рекомендуется использование специальных вентилей, предназначенных либо для смешения, либо для распределения.

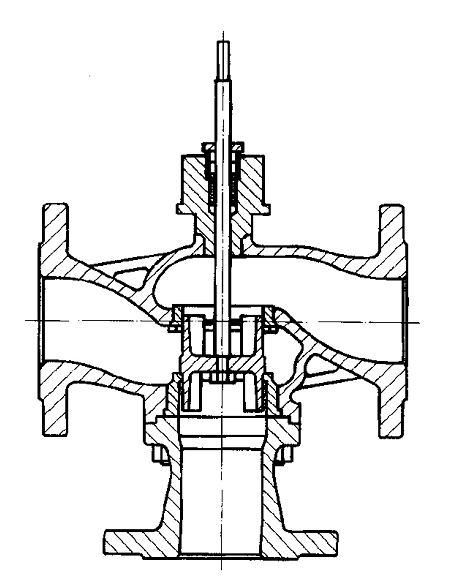

Рис. 6.5.1. Трехходовой смесительный клапан LDM RV 214.
