7.5. Сильфонные уплотнения.
Особым видом уплотнений клапанов являются сильфонные уплотнения. Самое большое отличие по сравнению с описанными выше сальниками состоит в том, что здесь не существует область взаимного движения уплотняющего материала относительно тяги, но поступательное движение тяги компенсируется эластичной деформацией рубашки сальника.
Сальники для регулирующей арматуры изготавливаются чаще всего из нержавеющей стабилизирующей стали. В зависимости от максимального рабочего избыточного давления изготавливаются как одно, двух, трех и многорубашечные.
Преимуществом является абсолютная плотность относительно наружной среды (в исправном состоянии), поэтому они предназначены для использования при работе с агрессивными, взрывоопасными или другими опасными средами. Целесообразно их применение при низких и высоких температурах (от 50 С до + 550 С). Особенно практично использование сильфонных сальников при температуре ниже нуля, когда намораживание тяги является причиной преждевременного выхода из строя сальника, или, наоборот, при высокой температуре, когда сильфонные сальники работают как охладители. Недостатком является большая строительная высота. В связи с тем, что регулирующий клапан показывает относительно большой ход, следует для сохранения эластичной деформации отдельных волн использовать в разумных границах большое количество волн. Долговечность сильфона тоже имеет свой предел и зависит от температуры и относительной деформации отдельных волн. Недостатком является то, что при нарушении сальника моментально возникнет большая неплотность, чем при капающем классическом сальнике.
Поэтому часто используется еще предохранительный сальник (в случае LDM тефлоновый сальник DRSpack®), который препятствует утечке жидкости в случае неисправности сильфона. Комбинированный таким способом сальник, несмотря на высокую цену, применяется там, где необходимо исключить какую-либо утечку среды или, где можно установить систему детектирования разрушения сильфона.
Долговечность сильфонных уплотнений зависит от конкретной конструкции. Для вентилей LDM указана в следующей таблице:
Материал |
Температура |
||||
200C |
300C |
400C |
500C |
550C |
|
1.4541 |
100000 |
40000 |
28000 |
7000 |
не подходит |
1.4571 |
90000 |
34000 |
22000 |
13000 |
8000 |
Таб. 7.1. Минимальный срок службы сильфонного уплотнения LDM.
Значения в таблице 7.1. - это гарантированное минимальное количество циклов, при которых происходит максимальное удлинение и сжатие сильфона. При статистически обычной эксплуатации, когда конус клапана движется только в частичном диапазоне хода, долговечность сильфона во много раз выше и зависит от конкретных условий. (температура, действительная длина хода).

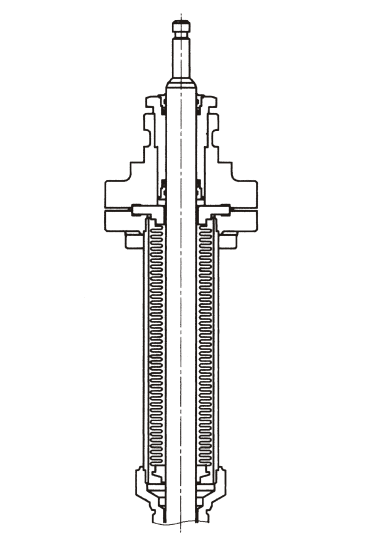

Рис. 7.5.1. Сильфонное уплотнение клапана RV 211 с предохранительным сальником DRSpack®
