7.4. Графитовые сальники.
Для температурных параметров свыше 260C применяют графитовые сальники, которые обладают рядом достоинств. Самым большим преимуществом является высокая стойкость к температуре, которая в неокислительной среде достигает более 1000C. Следующим замечательным свойством является химическая нейтральность и стойкость к агрессивным средам (диапазон pH от 0 до 14). Имеет хорошую скользящую способность.
Существуют различные конструкции графитовых сальников. Хорошо проявил себя сальник с подпрессованными кольцами из экспандированного графита. Этот сальник особенно подходит для запорных вентилей.
Новым направлением в графитовых сальниках являются графитные шнуры, которые по своим свойствам подобны традиционным и в настоящее время запрещенным асбестовым шнурам. По сравнению с твердыми кольцами из экспандированного графита они отличаются большей приспособляемостью сальниковой камере и высшей постоянной эластичностью. Проявляют лучший коэффициент перевода аксиального усилия на радиальное.
Названные графитовые шнуры находят свое применение в новых конструкциях регулирующих клапанов для наивысших параметров и, благодаря простому монтажу и вариабильности применений, очень удобны при проведении сервисных и ремонтных работ на арматуре.
Возможно также использовать комбинацию прессованных колец и колец, изготовленных из шнура, или колец с трапецеидальным или треугольным профилем.
Известно, что в случае применения графитного сальника в регулирующих клапанах определенным недостатком является пассивное сопротивление, требующее использования более сильных приводов. Следующим отрицательным качеством является довольно высокое истирание, которое причиняет потерю уплотнительной способности. Для ее обновления следует затянуть сальник или добавить еще одно уплотнительное кольцо.
Если оставить надолго сальник, который не уплотняет, без внимания, то поток просачивающейся среды приведет к убыли графита под действием эрозии и замене сальника.
Бывает, что требуется заменить и другие детали арматуры (тяга, крышка), которые пострадали от протекающей среды.
Можно применить сальник с постоянным нажимом пружины (напр. "Live Loading System" см. рис 7.4.1) Но для расчета такого типа сальника требуется определенный опыт, кроме того, он довольно дорогой и требовательный к пространственному решению вентиля.
Этот тип сальников применяется только в высшей ценовой категории арматуры, a также там, где эксплуатационные условия не позволяют осуществлять частый контроль состояния арматуры или способ эксплуатации исключает регулярное обслуживание сальника.
В вентилях, производимых фирмой LDM можно встретить оба вида графитных сальников. Графитовый сальник, дожимаемый центральной гайкой или бугелем (очки), требующий регулярного контроля/дотяжки, монтируется на регулирующие клапана типа RV/RS 50х, вентили ряда G, на выбранные типы вентилей RV 2хх и на запорные вентили типа UV 2х6 S (рис. 7.4.2 и 7.4.3).
На клапанах ряда RV/RS 70х и на вентили ряда RV 805/806 стандартно монтируется сальник, постоянно дожимаемый связкой пружин (см. рис.7.4.3). Для остальных вентилей предлагаются постоянно дожимаемые сальники как специальные комплектующие за отдельную плату. В таких случаях часто применяется оригинальная система формы Chesterton с двумя или четырьмя связками тарельчатых пружин.
Температурного предела для применения графитовых сальников в арматуре практически не существует. Срок службы зависит от хорошего ухода или от работы системы дожимки.
Без дожимания сальника его долговечность не превышает нескольких десятков тысяч циклов.
 |

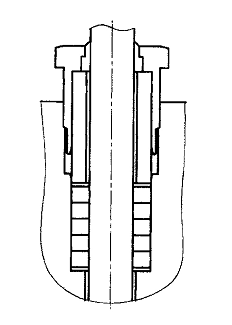

Рис. 7.4.1. Графитовый сальник клапана RV 210 |
 |
 |

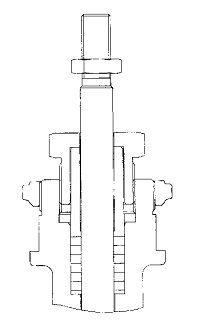

Рис. 7.4.2. Графитный сальник клапана RV 50х |

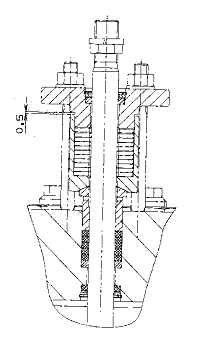

Рис. 7.4.3. Графитовый сальник клапана RV 70х LIVE LOADING |
