8.2.1.1. Регулирующие клапаны G45





Прямые регулирующие клапаны, исполнение приварное и фланцевое, большой диапазон условных проходов и давлений. Вентили G45 (рис. 8.2.1.1.1) в двухседельном исполнении, в больших проходах оба седла заменены регулирующей втулкой. Преимуществом такого исполнения является относительно легкая замена изношенных деталей, недостатком - следующий потенциальный источник внутренней неплотности клапана. В связи с тем, что входной и выходной штуцера клапанов имеют одинаковый проход, они предназначены прежде всего для регулирования расхода жидкостей.

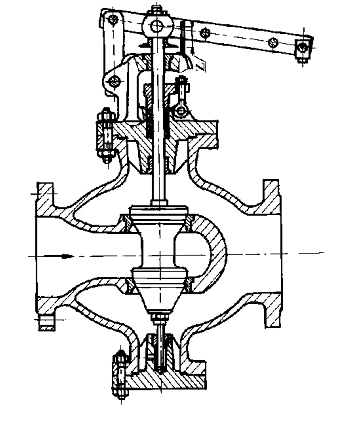

Рис. 8.2.1.1.1. Регулирующие клапаны G45 125540
