8.2.1.2. Регулирующие клапаны G41, G46





Речь идет о регулирующих прямых клапанах в приварном и фланцевом исполнении, в большом диапазоне условных проходов и давлении. Клапаны ряда G41 (рис. 8.2.1.2.1) односедельные, клапаны ряда G46 (рис. 8.2.1.2.2) в двухседельном исполнении, в больших проходах оба седла заменены регулирующей втулкой. Достоинство этого исполнения заключается в относительно легкой замене изношенного дроссельного органа, недостаток в следующем потенциальном источнике внутренней неплотности клапана. В связи с тем, что оба клапана имеют расширенный выход, они предназначены для регулирования расхода паров и газов.

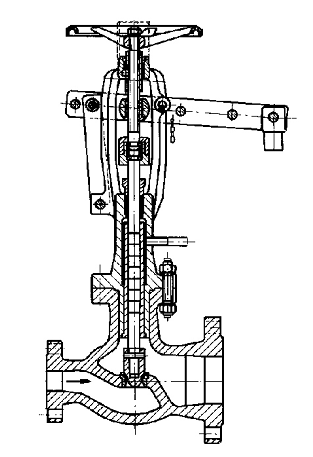

Рис.8.2.1.2.1. Клапан G41 1152250

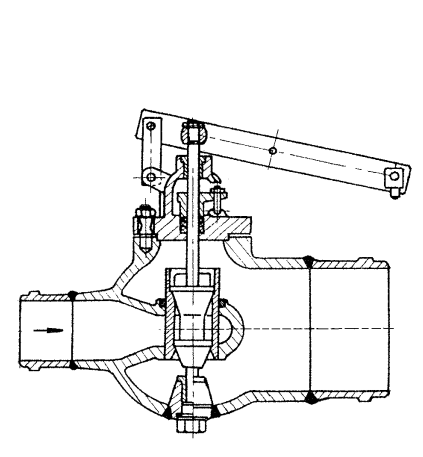

Рис.8.2.1.2.2.Клапан G46 125 5100
