9.5. Электрические рычажные привода.
Регулирующие клапана ряда G комплектуются электрическими рычажными приводами типа MODACT MPS, MODACT CONTROL MPS, MODACT VARIANT MPR. Это изделия фирмы ZPA Pečky и в отличие от иностранных приводов, где выходной рычаг привода надет на специальную червячную коробку передач, присоединенную к классическому многооборотному приводу, речь идет о специально спроектированных компактных приводах. В качестве типичного представителя выбран второй из вышеназванных приводов, т. е. MODACT CONTROL MPS, габаритный чертеж которого изображен на рис. 9.5.1. Этот привод предназначен для работы в цепях регулирования с непрерывным управляющим сигналом. Состоит из электродвигателя, коробки перебора, силовой передачи, коммутационной коробки, коробки электроники и рычажного механизма.

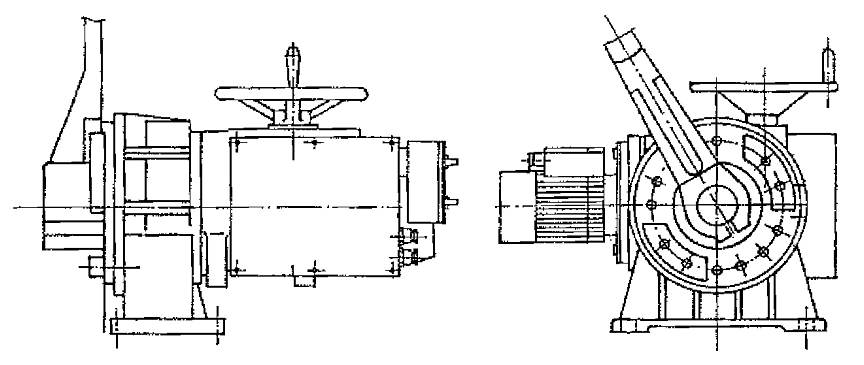

Рис. 9.5.1. Электрический рычажный привод MODACT CONTROL MPS. Чертеж.
Электродвигатель привода трехфазный асинхронный, с напряжением питания 3 х 230/400В, 50 Гц. Задачей коробки перебора является снижение оборотов электродвигателя и при помощи червячной передачи также обеспечение самоторможения целого привода. Благодаря этому, отпадает необходимость использования электродвигателя с электромагнитным тормозом.
Силовую передачу образует самостоятельный монтажный узел, установленный на выходном валу двойного зубчатого колеса. Состоит из планетарной передачи, образованной центральным колесом и тремя сателитами, которые захватывают внутреннее зацепление двойного зубчатого колеса. Последнее в верхней части снабжено наружным зацеплением для червяка ручного управления. Червяк аксиально подрессорен и его перемещение прямопропорционально величине усилия или моменту сцепления, который это усилие вызывает. Перемещение при помощи передачи переносится в коробку управления на моментный выключатель. Посредством маховика можно управлять приводом во время бега двигателя.
Коробка управления представляет собой также самостоятельный монтажный узел и находится на противоположном конце выходного вала. В ней размещены следующие функциональные блоки:
- блок моментных выключателей
- блок положения с кулачковым механизмом
- блок датчика положения (сопротивления 2 х 100, индуктивный 0(4)-20 мА или 0-5 мА, или емкостный СРТ 1/А4-20 мА) с источником питания или без источника
- нагревательный элемент
В коробке электроники в зависимости от исполнения привода (однозначно определяется дополнительными цифрами в типономере) могут помещаться следующие устройства:
- регулятор положения TRM 11, который позволяет автоматически настраивать положение выходного вала в соответствии со значением входного сигнала регулятора
- контакты для реверсирования хода электродвигателя
- электронный тормоз ВАМ для снижения выбега электродвигателя
- трансформатор питания 230/24 В
- блок местного управления с переключателем “дистанционный”, “местный”, далее “открыто”, “закрыто” и “стоп”
- клеммник серводвигателя
Приводы MODACT CONTROL MPS в нормальном исполнении предназначены для работы в окружающей среде с условиями Сх3 согласно ČSN 186330, то есть при температуре от 25С до +55С, относительной влажности до 100% с конденсацией. В нормальном и тропическом исполнении должны обладать стойкостью к пылесодержащей окружающей среде (пыль непроводящая и негорючая) и среде, подверженной вибрациям, действию внешней среды при размещении под навесом. Рабочее положение серводвигателя произвольное при условии, что ось электродвигателя останется в горизонтальном положении.
