9.4. Электрические приводы многоповоротные.
Для тяжелых условий работы в энергетике и отоплении клапаны LDM комплектуются электрическими приводами заграничных производителей. Эти приводы отличаются комфортабельным управлением, качеством и надежностью. В качестве представителя этого ряда был выбран привод Schiebel, внутренняя компоновка которого изображена на рис. 9.4.1.

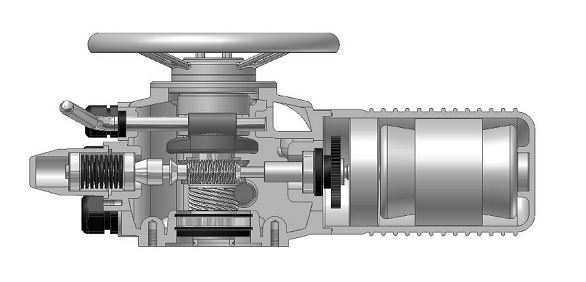

Рис. 9.4.1. Внутренняя компоновка электрического привода Schiebel.
Приводы можно разделить соответственно размерам и диапазону крутящего момента, типу движения на многооборотные, четвертьоборотные и прямолинейные. На арматуру LDM чаще всего применяется привод поворотный с диапазоном крутящего момента 10-30 Нм. Поворотное движение переводится на поступательное при помощи линейной единицы конструкции LDM (рис.9.4.2), которая приспособлена для присоединения привода согласно ISO 5210.

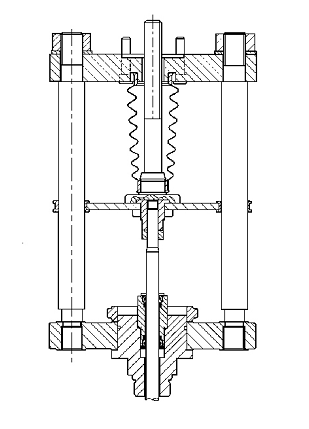

Рис. 9.4.2. Линейная единица конструкции LDM.
Основой привода является трехфазный асинхронный двигатель с напряжением питания 3х400/230В или однофазный двигатель 230В и червячная коробка передач. Это основное исполнение снабжено моментными выключателями, сигнализацией положения и теплозащитой двигателя. Управление трехпропорциональное. Стандартное исполнение можно дополнить потенциометром сопротивления или электронным датчиком.
Привод Schiebel Actumatic состоит из стандартного исполнения и параметрического управления, которые включают в себя комплектное управление двигателем, обработку регулирующих приказов и сообщение в диспетчерское помещение. Управление Actumatic содержит экстренные управляющие приказы, сигнальные реле, контроль последовательности фазы (препятствует набеганию трехфазного двигателя при плохой последовательности фазы), регулятор положения (обеспечивает, чтобы действительное значение, a тем самым и позиция привода, сопровождало требуемое значение 0(4)-20 мА), настройку дифференции включений, электромагнитную совместимость и диагностику состояния привода, например, повреждения.
Электроприводы Schiebel поставляются в нормальном или взрывобезопасном исполнении. Приводы делятся на регулирующие и запорные, отличаются количеством включений в час. Могут использоваться при температуре от -20С до +80С. Допустимая влажность 90% (тропическое исполнение 100% с конденсацией).
