2.6. РЕГУЛИРУЮЩАЯ ХАРАКТЕРИСТИКА ПРОЦЕССА
В предыдущих абзацах упоминалась расходная характеристика клапана, но с точки зрения регулирования, нас, в общем, не интересует зависимость расхода среды от хода клапана. Интерес представляет для нас именно зависимость регулированной величины от выхода регулятора.
Имеется расходная характеристика вентиля. Ход вентиля имеет линейную зависимость от выхода из регулятора. Имеются также расходная характеристика системы, зависимость регулируемой величины от расхода среды через систему, рабочие кривые теплообменника или другого оборудования.
Из произведения рабочей кривой (например, теплообменника) и регулирующей характеристики трубопроводной системы получим зависимость регулируемой величины от хода клапана (рис. 2.6), следовательно, в случае линейной связи и зависимость регулируемой величины от выхода из регулятора регулирующую характеристику процесса.
Очень важно, чтобы в результате полученная регулирующая кривая в целой регулирующей зоне, по возможности, как можно больше была подобна прямой, для того, чтобы одинаковые изменения (приросты или уменьшения) мощности достигались такими же изменениями хода регулирующей арматуры в любой точке в целом диапазоне хода, что оказывает большое влияние на стабильность регулирования. Именно на этот факт оказывает прямое влияние на характеристику вентиля, когда удачно подобранная характеристика регулирующей арматуры может значительно улучшить качество и стабильность регулирующего процесса.

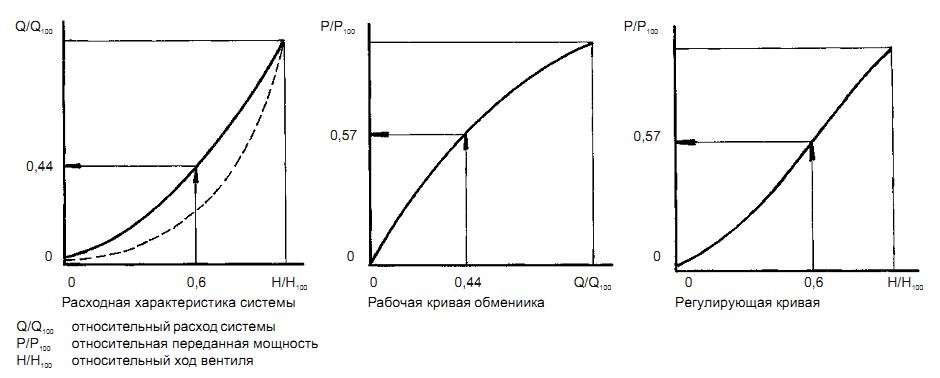

Рис. 2.6. Регулирующая характеристика процесса
На рис. 2.6 в левой части пунктиром обозначена идеальная расходная характеристика регулирующего клапана, а полной линией - его деформированная кривая (расходная характеристика или кривая системы). Очень важно понять, что зависимость расхода среды определена именно расходной характеристикой целой трубопроводной системы, но ни в коем случае только характеристикой клапана (см. гл. 2.5 и 2.5.1), следовательно, практически невозможно корректно рассчитать регулирующий клапан без минимальных знаний взаимосвязанных влияний (авторитет, который с точки зрения гидравлики описывает целую гидравлическую цепь).
