2.7. РАСЧЕТ ЗНАЧЕНИЯ KV
2.7.1. Несжимаемые жидкости
Коэффициенты расхода или потерь регулирующего клапана определенны и измерены как объемный расход воды в определенных условиях. Для коэффициента Kvs как объемный расход воды, температура которой 15 С, через клапан, при перепаде давления 1 бар (100 кПа), при условии четко определенного размещения отбора давления , при сохранении развитого турбулентного потока (Re > 10 000) и при достаточной удаленности точек измерения от возможного возникновения кавитации.
На практике, при помощи данного коэффициента можно определить расход жидкой рабочей среды через клапан, при соблюдении вышеприведенных условий, а именно, располагая данными о моментальном статическом давлении перед и за вентилем (практически на входе и выходе в и из клапана), сохраняя развитый турбулентный поток, при достаточном статическом давлении за клапаном, которое превышает давление насыщенных паров данной среды, и, разумеется, или при знании свойств среды (хотя бы плотности). Немного сложнее и менее точно можно рассчитать расход через клапан и при возникновении кавитации или Re < 10 000. Подробное объяснение этой проблемы выходит за рамки данной главы.
Расход при Re меньше, чем 10 000, кавитация и испарение понижают значения расхода по сравнению с указанными формулами.

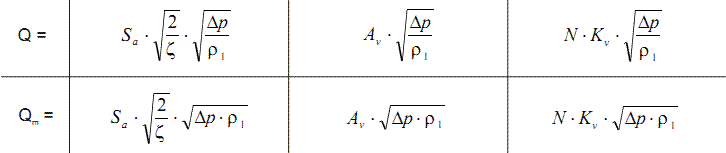

2.7.1. Расчетные отношения для расхода несжимаемых жидкостей
Где N=1/36000 [ч/м] и величины в таблице выше приведены в единицах:
Q – (м3/с)
Qm – (кг/с)
Δp – (Па)
Ρ – (кг/м3)

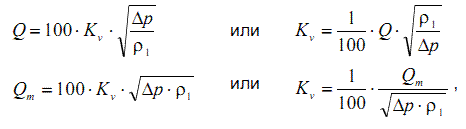

В технической практике чаще используются формулы в виде:
где величины приведены в единицах:
Q - объемный расход [м3/ч]
Qz - массовый расход [кг/ч] m
Δp - потеря давления [МПа]
ρ - объемная масса (плотность) [кг/м3]

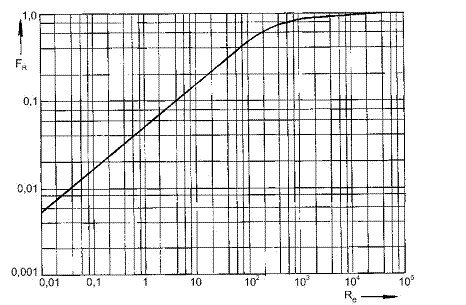

Влияние числа Рейнольдса можно компенсировать коэффициентом Fr , из рисунка ниже:
Компенсирующий коэффициент Fr
Объемный расход через клапан рассчитаем как Qr = Fr Q, массовый расход через клапан Qfr = Fr Q , где Q и Qm - значения расхода , вычисленные по формулам в таб. 2.7.1.
Расчет снижения расхода в зависимости от влияния кавитации или испарения так просто уже осуществить нельзя. Кроме того, речь идет об областях расхода, которые подвергают повышенной нагрузке регулирующую систему клапана и клапан в целом, являясь допустимыми только для специально сконструированных и рассчитанных вентилей.
