8.2.2.2. Регулирующие клапаны RV502, RS502





Эти клапаны подобны вышеописанным (8.2.2.1), с той разницей, что выходной канал клапана RV502 имеет большие размеры и диапазон PN160/100. В связи с этим клапан годится прежде всего для регулирования пара (рис. 8.2.2.2.1). Для увеличения перепада давления, которое клапан способен перерабатывать, и для снижения шума в выходном трубопроводе можно снабдить клапан на выходе тремя диафрагмами.

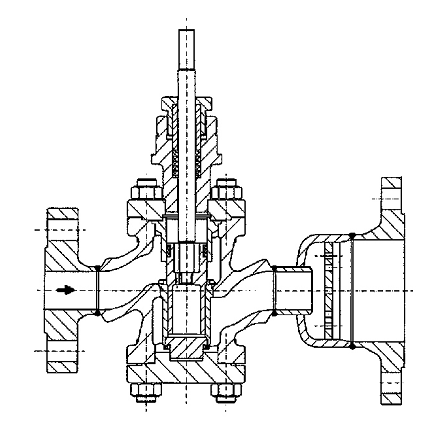

Рис. 8.2.2.2.1. Клапан RV502 ЕХХ 1152



Клапан или редукционная станция RS502 (рис. 8.2.2.2.2) еще больше расширяет применение описанного конструктивного ряда, добавляя возможность использования там, где одновременно с редукцией давления требуется и регулирование температуры. Речь идет о клапане RV502, который на выходе оснащен фланцем для монтажа впрыскивающей головки. Фирма LDM предлагает в настоящее время два типа впрыскивающих головок.



Впрыскивающая головка, которая снабжена одной или больше (макс. тремя) механическими распылительными форсунками (рис. 8.2.2.2.3) или впрыскивающая головка с соплом Лаваля (рис. 8.2.2.2.4), в которой идеальное распыление достигается при помощи кинетической энергии приводного пара, расширяющегося в сопле. Применение первого типа головки лимитировано минимальным количеством охлаждающей воды, при котором достигается идеальное распыление, и в случае большего количества используется головка с большим числом форсунок, имеющих градуированное открывающее избыточное давление, или в трубопровод помещается большее количество головок. Последние можно устанавливать и в самостоятельные участки трубопровода. Паровая головка, наоборот, используется там, где необходимо идеальное распыление малого количества охлаждающей воды и имеется в распоряжении достаточный перепад давления между приводным и охлаждаемым паром. В зависимости от типа материала можно использовать головки для охлаждения пара до температуры 550C.

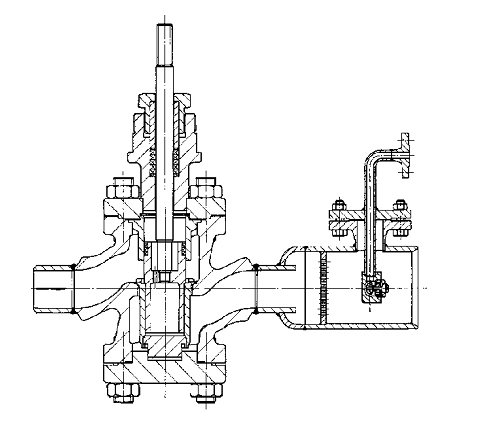

Рис. 8.2.2.2.2. Клапан RS 502 ЕХХ 4152

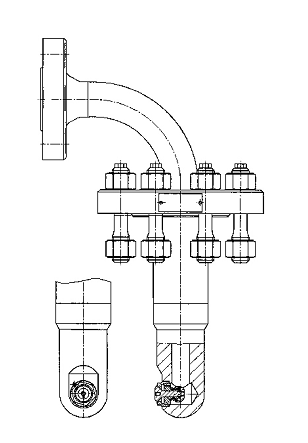

Рис. 8.2.2.2.3. Впрыскивающая головка (ВГ)

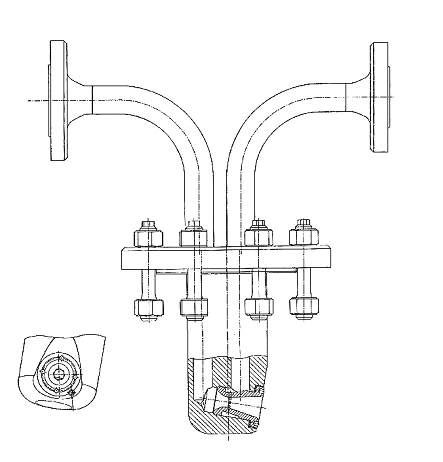

Рис. 8.2.2.2.4. Впрыскивающая паровая головка (ВГП)
