8.2.1.3. Регулирующий клапан G47
Так же, как и у вышеприведенных типов клапанов, здесь идет речь о клапанах в прямом исполнении. С учетом использования этих регулирующих клапанов в качестве регулирующих вентилей питательной воды для паровых котлов, они изготавливаются в высших напорных классах (PN125 PN500). Отличаются типом дроссельного органа. В этих клапанах использован конус так называемого поршневого типа и регулирующая втулка с фасонными вырезами (рис. 8.2.1.3.1). В зависимости от формы и размера этих вырезов определяется характеристика и Kvs коэффициент клапана.

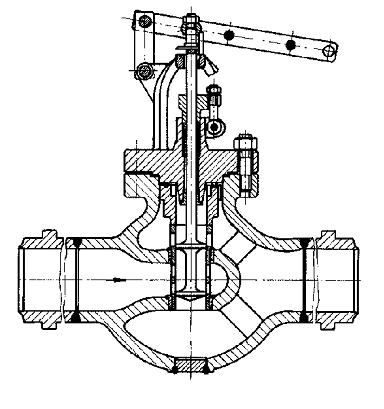

Рис. 8.2.1.3.1. Клапан G47 1255125
