8.2.1.4. Регулирующий клапан G92
Этот клапан (рис. 8.2.1.4.1) был предложен в качестве специальной арматуры для запуска 200 МВт блоков классических электростанций. Регулирующий орган образован из плунжерного конуса, который в закрытом состоянии прилегает к седлу, следовательно, клапан в закрытом состоянии уплотнен. При своем ходе потом постепенно открывает отверстия в специальной регулирующей втулке. Втулка по своей конструкции представляет четырехступенчатый регулирующий дроссельный орган, который, благодаря геометрии своих отверстий, позволяет осуществлять очень тонкую и точную регулировку. Рассчитан для управления многооборотным серводвигателем с присоединением F10 согласно ISO5210.

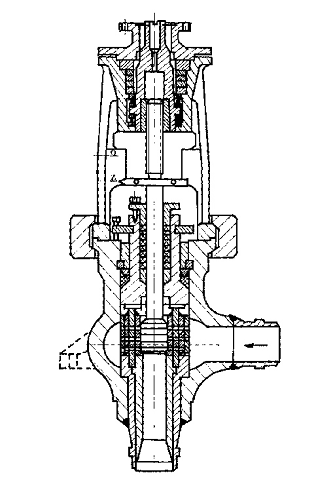

Рис. 8.10. Клапан G92 225 2400
