8.2.2. КЛАПАНЫ РЯДА RV
Клапаны конструктивного ряда RV возникли в связи со стремлением фирмы LDM элиминировать большую часть недостатков вышеописанных типов и удовлетворить требованиям заказчиков на клапана с более высоким сроком службы, меньшим шумом и способностью перерабатывать высшие перепады давления. Их общей чертой является конструкция для присоединения прямолинейных приводов и использование многоступенчатой дроссельной системы, образованной перфорированным конусом и одно- или многократной перфорированной регулирующей муфтой. Таким образом на каждой ступени можно перерабатывать перепад давления до 5 МПа (50 бар).
8.2.2.1. Регулирующие клапаны RV 501
Регулирующие клапаны RV501 (рис 8.2.2.1.1) поставляются в прямом исполнении, напорных классах PN63, PN100 и PN160, с проходами DN15 до DN500. Присоединение клапанов фланцевое или приварное. Характерной чертой этих клапанов является разгруженный конус и возможность выбора между одноступенчатыми, двухступенчатыми и трехступенчатыми дроссельными системами. С учетом того, что размеры входного и выходного каналов совпадают, клапан предназначен прежде всего для регулирования жидкостей. Несмотря на это, в зависимости от использованных для основных деталей материалов, вентили можно применять до температуры 550C.

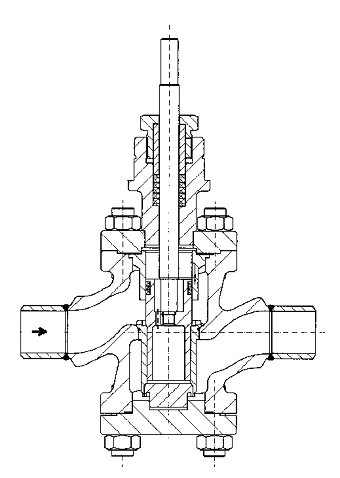

Рис. 8.2.2.1.1. Клапан RV 501 ЕХХ 4752
