8.2.2.3. Регулирующие клапаны RV701
Регулирующие клапаны RV701 (рис. 8.2.2.3.1) односедельной конструкции с разгруженным конусом, изготавливаются в прямом приварном или фланцевом (гладкий уплотнительный выступ) исполнении. Многоступенчатая дроссельная система (согласно параметрам среды и по требованию заказчика клапаны поставляются с дроссельной системой в одноступенчатом и трехступенчатом исполнении) рассчитана с учетом наивысшей стойкости к возникновению и действию кавитации и соответственно шума. В основном исполнении клапаны поставляются с неплотностью запора в классе III согласно ČSN ЕN 1349. Стандартно клапаны поставляются с графитным сальником типа “Live Loading” с центральной связкой тарельчатых пружин. В настоящий период (осень 2005) клапаны поставляются с проходами DN50 и DN150, причем мы намерены в ближайшее время поставлять целый ряд проходов от DN25 до DN150, напорные классы PN160, PN250, PN320 и PN400. Материал корпусов, т. е. углеродистое стальное литье GP240GH (WN 1.0619) и легированное стальное литье 13CrMo4-5 (WN 1.7357), позволяют применять клапаны в диапазоне температур от 20С до +550С. Благодаря совпадающим размерам входного и выходного каналов, клапаны RV 701 предназначены преимущественно для регулирования жидкостей. Вентили приспособлены для использования широкой шкалы прямых тяговых сервоприводов как в электрическом, так и пневматическом исполнении.

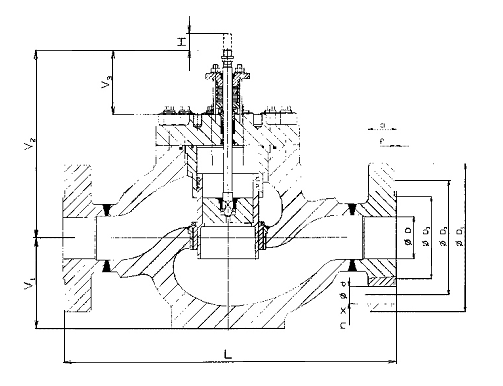

Рис. 8.2.2.3.1. Вентиль RV 701 в фланцевом исполнении
