8.2.2.4. Регулирующие клапаны RV702, RS702
Регулирующие клапаны RV702 (рис.8.2.2.4.1) представляют собой вариант вышеупомянутого типа, предназначенный для регулирования расхода пара и газа. Этому соответствует расширенный выходной канал, который можно рассчитать для использования двух-трех диафрагм, что увеличивает перепад давления, которое можно переработать в клапане.
В настоящее время эти клапана поставляются с проходами входного канала, равными DN50 и DN100, причем выходные каналы можно градуировать в пределах DN65 до DN300. Напорный класс выходного канала можно изменять в диапазоне PN160 до PN400.

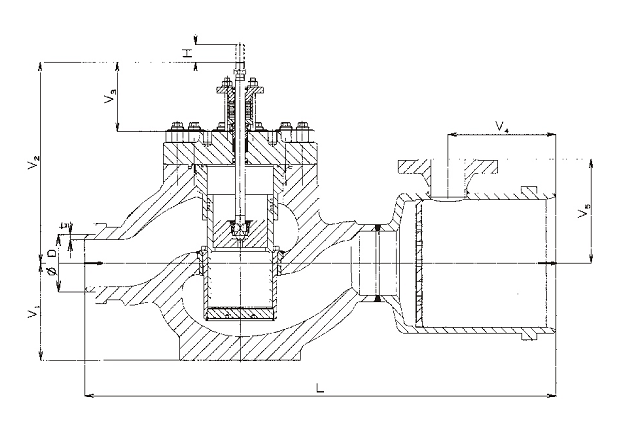

Рис. 8.2.2.4.1. Клапан RS 702 в приварном исполнении
Клапан или редукционная станция RS702 (рис. 8.2.2.4.1) расширяет применение описанного конструктивного ряда, добавляя возможность использования там, где одновременно с редукцией давления требуется и регулирование температуры. Речь идет о клапане RV702, который на выходе оснащен присоединительным фланцем для монтажа впрыскивающей головки. Впрыскивающие головки совпадают с головками, рассчитанными для клапанов ряда RS502.
