8.2.2.5. Регулирующие клапаны RV 805, RV 806
Регулирующие клапаны RV 805 (угловое исполнение, рис. 8.2.2.5.1) и RV 806 (”Z”- исполнение, рис. 8.2.2.5.2) возникли как последователи ранее изготавливаемых клапанов RV 803 и RV 804. Применение такое же - регулирование количества охлаждающей воды (регулирование высоконапорных прыскиваний), изготавливаются в совпадающих напорных и габаритных классах PN160, PN250 и PN400 в приварном исполнении и с проходами DN25, DN40 и DN50.
Причиной реконструкции ранее производимых клапанов послужило требование заказчиков на более высокие плотность и долговечность сальника одновременно с большей стойкостью клапанов к кавитации.
Стандартно клапаны поставляются с графитным сальником типа “Live Louding” с центральной связкой тарельчатых пружин. Корпуса изготовлены из нержавеющего стального сплава X20CrMoV11-1 (WN 1.4922).
Регулирующие органы клапана рассчитывались с учетом точнейшего регулирования. Принимая во внимание потребность перерабатывать высокие перепады давления, клапан можно оснастить четырехступенчатой дроссельной системой, которая позволяет перерабатывать максимальные перепады давления на клапане до 20 МПа, т. е. 200 бар. Плотность затвора клапана соответствует условиям класса IV согласно ČSN EN 1349.
В соответствии с исполнением по материалу можно использовать клапан до температуры 550C.
 |
 |
|

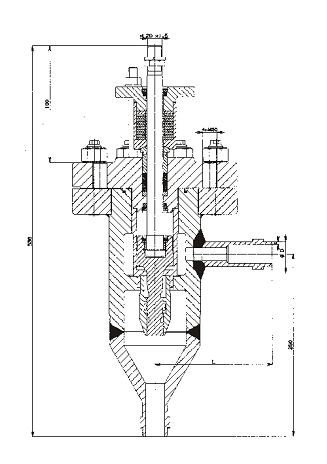

Рис. 8.2.2.5.1. Клапан RV 805 |

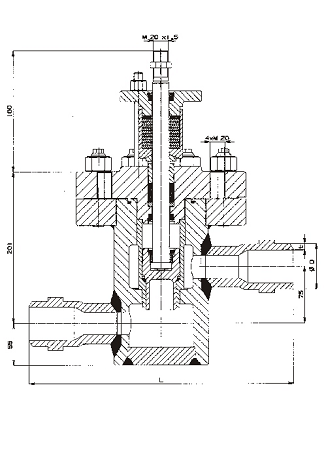

Рис. 8.2.2.5.2. Клапан RV 806 |
