9.3. Электрические приводы прямолинейные.




В фирме LDM электрические привода принадлежат к наиболее используемым типам управления регулирующей и запорной арматурой.


К этим приводам принадлежат также пока что единственные собственные продукты LDM в области приводов типы ANT5 и ANT11 (ANT3-5 и ANT3-11). Речь идет о прямолинейных нажимных приводах, предназначенных для управления клапанами, оснащенными обратной пружиной (RV 111, RV 122). Присоединение на клапан обеспечивает нулевой зазор между тягой клапана и шпинделем привода, a тем самым и идеальную регулирующую способность даже при минимальных изменениях положения. Приводы самоадаптирующиеся, крайние положения ограничены собственным ходом клапана и привод не требует настройки. Могут управляться 3-пропорционально или посредством токового сигнала. Версия с обозначением S содержит электронным способом управляемую аварийную функцию, обеспечивающую перестановку привода в требуемое положение при прекращении подачи напряжения питания. Источником энергии для обеспечения аварийной функции являются встроенные NiMH аккумуляторы. Для этой версии по желанию можно поставить реостатный датчик положения. Эти приводы в основной компоновке снабжены маховиком для аварийного управления.

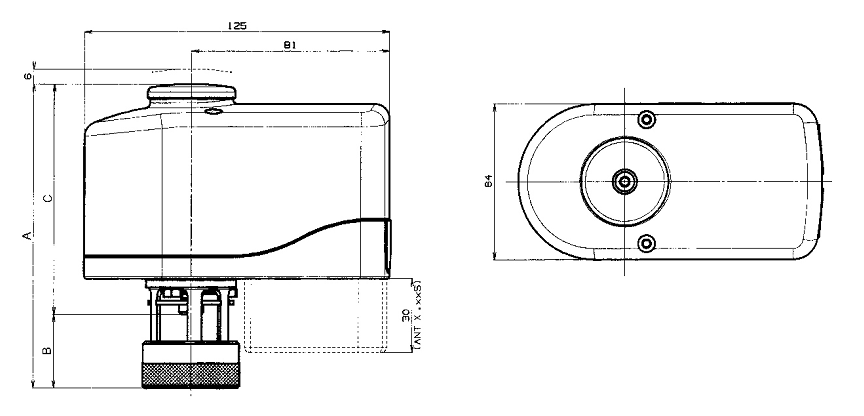

Рис. 9.3.1. Электрический привод ANT - габаритный чертеж.

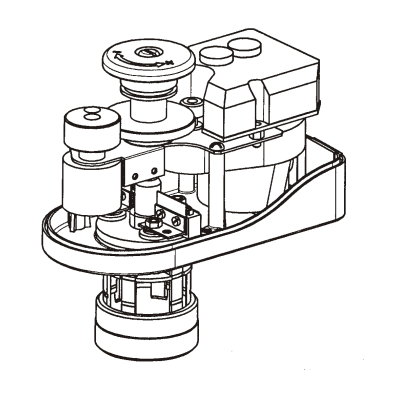

Рис. 9.3.2. Электрический привод ANT11 - внутренняя компоновка.



В качестве представителя простого и дешевого прямолинейного тягового привода для арматуры меньших проходов мы выбрали электропривод РТN, габаритный чертеж которого изображен на рис. 9.3.3. с постоянной управляющей скоростью.

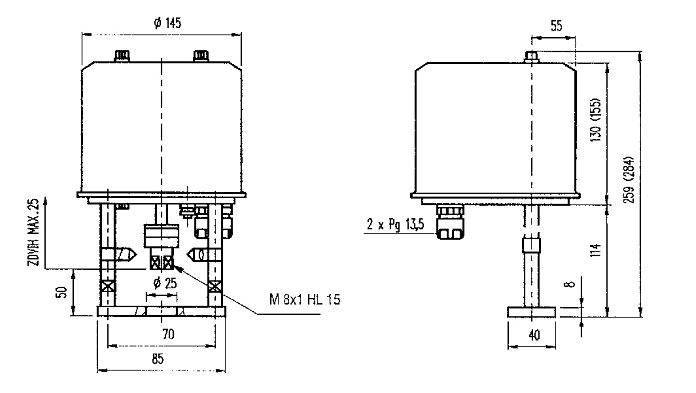

Рис. 9.3.3. Электрический привод РТN. Габаритный чертеж.



Основой является асинхронный моторчик и самостоятельная коробка передач, которая переводит вращающееся движение на поступательное. Выходная тяга привода закончена муфтой для соединения клапана и привода. Питание привода 220В или 24В, управление трехпропорциональное. Привод оснащен моментными выключателями, указателем положения, ручным управлением, плавким предохранителем электродвигателя и нагревательным сопротивлением. Привод можно снабдить датчиком положения с настраиваемым ходом соответственно ходу клапана. Он может быть дополнен преобразователем с токовым сигналом 4-20 мА, для двухпроводного включения в измерительную петлю (питание прямо из измеряемого сигнала). Возможность электрического выхода, то есть 0-20 мА, 4-20 мА и 0-10В, должны иметь самостоятельное питание 24 В AC, гальванически отделенное от выхода.



Привод можно использовать при температурах от -20C до +60C и относительной влажности окружающей среды 5-100% с конденсацией. Рабочее положение произвольное, но не рекомендуется размещать под управляемым оборудованием.
